| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | ASNU25 NFS25 |

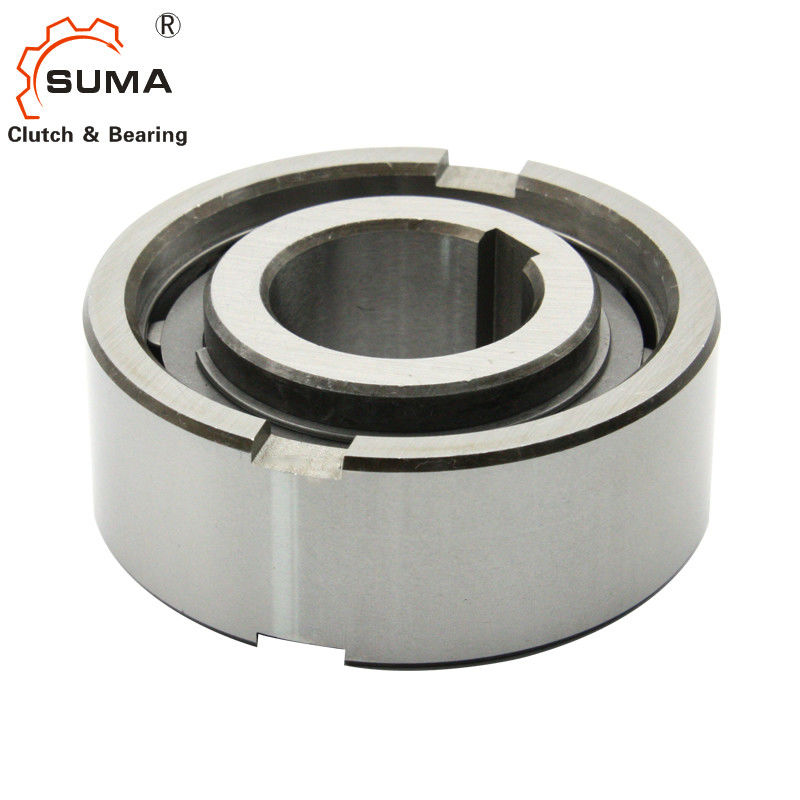

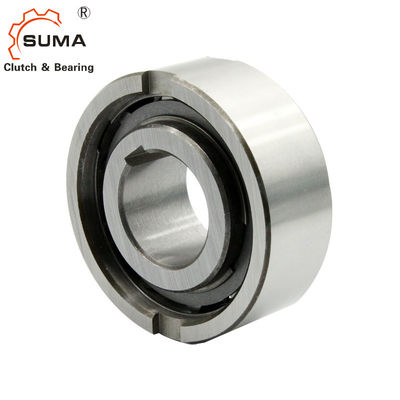

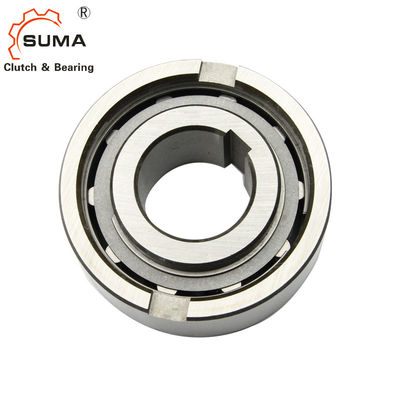

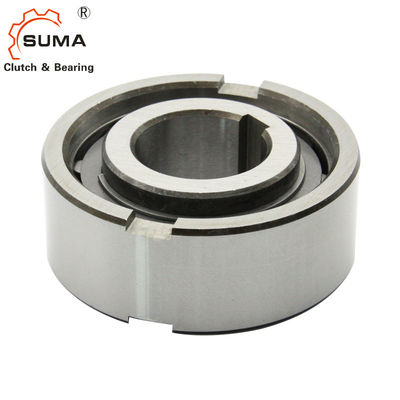

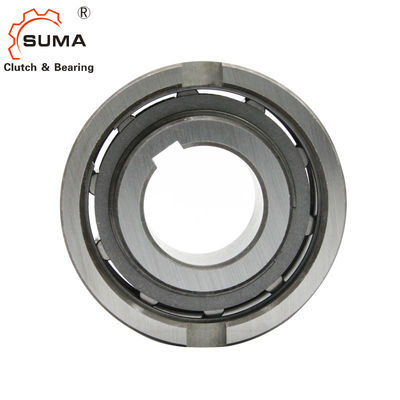

ASNU25 NFS25 रोलर टाइप वन वे क्लच बियरिंग्स
ASNU25 रोलर वन वे क्लच बियरिंग्स की विशेषताएं
ASNU NFS TFS एक रोलर प्रकार का फ़्रीव्हील गैर-असर समर्थित है।असर सहायक धुरी और रेडियल लोड हैं।
स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
चूंकि ASNU NFS टाइप वन वे क्लच एक रोलर प्रकार है जो बिना असर के समर्थित है, अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
आंतरिक दौड़ शाफ्ट की कुंजी है।
बाहरी दौड़ में सकारात्मक n6 सहिष्णुता है, एक प्रेस को H7 आवास में फिट करने के लिए।
के तकनीकी डाटाASNU25 रोलर वन वे क्लच बियरिंग्स
| प्रोडक्ट का नाम | एक तरह से क्लच असर |
| आदर्श | ASNU25 / NFS25 |
| सामग्री | क्रोम स्टील GCr15 |
| भीतरी व्यास | 25 मिमी |
| बहरी घेरा | 62 मिमी |
| मोटाई | 24 मिमी |
| टोक़ क्षमता | 125Nm |
| घूमने की रफ़्तार | 1700RPM |
| वज़न | 0.38 किग्रा |
| पैकेट | कार्टन बॉक्स / लकड़ी का बक्सा |
के आयाम और क्षमताASNU25 रोलर वन वे क्लच बियरिंग्स
| प्रकार | आकार |
टीकेएन1) |
घोषणाओं स्पीड |
वज़न
|
टोक़ खींचें | |||||||||
|
ASNU (एनएफएस) |
डीएच7 | निमैक्स 2) | Namax3) | डीएन6 | डी5 | ली | बी | टी | एस | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
टिप्पणियाँ
ASNU8-12, ASNU200 दीन 6885 के लिए मुख्य मार्ग। 1
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 बार;टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते उदाहरण
चित्रों
