| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | ASNU60 NFS60 TFS60 |

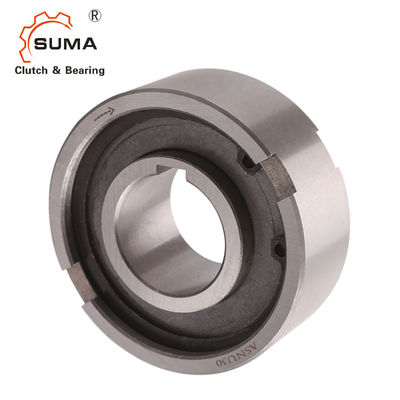

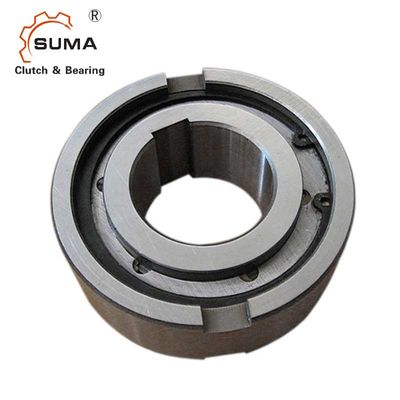

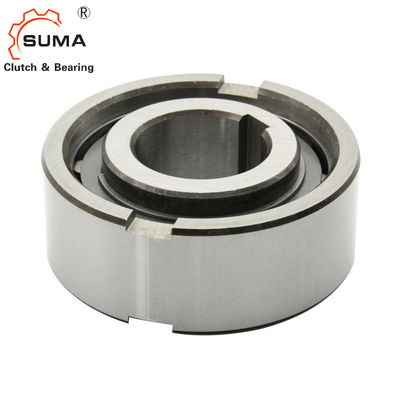

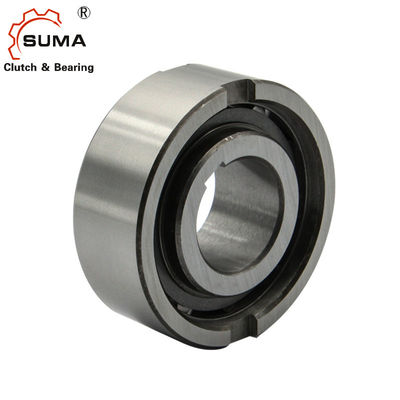

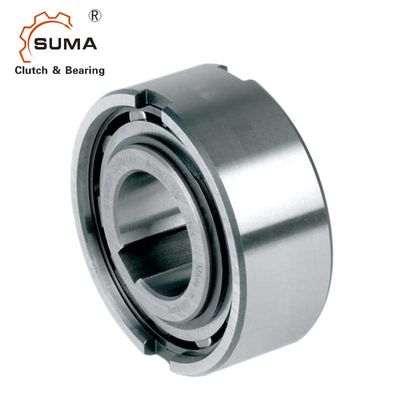

ASNU60 NFS60 TFS60 स्प्रैग टाइप वन वे क्लच बियरिंग्स आपूर्तिकर्ता:
रोलर वन वे क्लच बियरिंग्स की विशेषताएं
ASNU NFS TFS एक रोलर प्रकार का फ़्रीव्हील गैर-असर समर्थित है।असर सहायक धुरी और रेडियल लोड हैं।
स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
चूंकि ASNU NFS टाइप वन वे क्लच एक रोलर प्रकार है जो बिना असर के समर्थित है, अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
आंतरिक दौड़ शाफ्ट की कुंजी है।
बाहरी दौड़ में सकारात्मक n6 सहिष्णुता है, एक प्रेस को H7 आवास में फिट करने के लिए।
के तकनीकी डाटाASNU रोलर वन वे क्लच बियरिंग्स
| प्रोडक्ट का नाम | एक तरह से क्लच असर |
| आदर्श | ASNU60 NFS60 TFS60 |
| सामग्री | क्रोम स्टील GCr15 |
| भीतरी व्यास | 60 मिमी |
| बहरी घेरा | 110 मिमी |
| मोटाई | 46 मिमी |
| टोक़ क्षमता | 1825 एनएम |
| घूमने की रफ़्तार | 750RPM |
| वज़न | 2.77 किग्रा |
| पैकेट | कार्टन बॉक्स / लकड़ी का बक्सा |
के आयाम और क्षमतारोलर वन वे क्लच बियरिंग्स
| प्रकार | आकार |
टीकेएन1) |
घोषणाओं स्पीड |
वज़न
|
टोक़ खींचें | |||||||||
|
ASNU (एनएफएस) |
डीएच7 | निमैक्स 2) | Namax3) | डीएन6 | डी5 | ली | बी | टी | एस | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
टिप्पणियाँ
ASNU8-12, ASNU200 दीन 6885 के लिए मुख्य मार्ग। 1
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 बार;टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते उदाहरण
