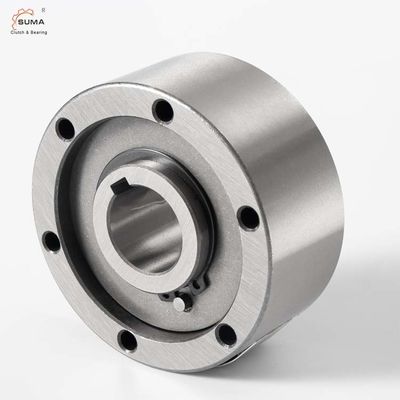

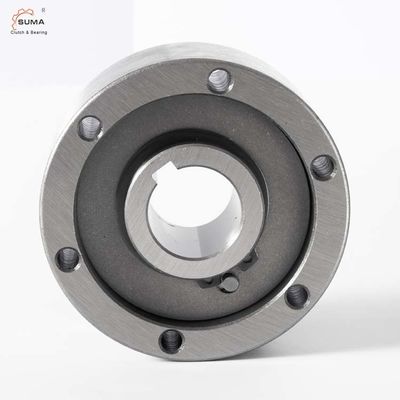

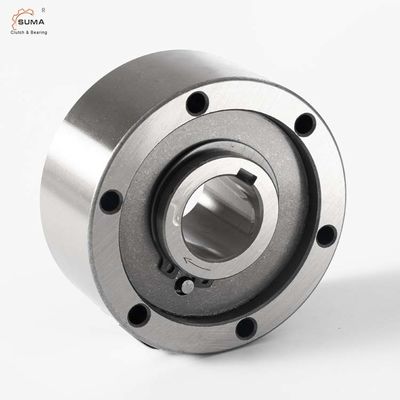

एए 45 45 * 130 * 56 एमएम रोलर टाइप वन वे क्लच फ्रीव्हील इंडेक्सिंग असर
विशेषताएँ
टाइप एए एक रोलर टाइप फ़्रीव्हील है जो गैर-असर समर्थित है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।
यह डिज़ाइन ± S/2 की आंतरिक और बाहरी दौड़ के अक्षीय मिसलिग्न्मेंट को स्वीकार कर सकता है।
स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
मानक स्नेहन तेल है।
आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ को केन्द्रित करने के लिए फिट H7 सहिष्णुता के लिए होना चाहिए।
बाहरी दौड़ का कनेक्शन बोल्ट के माध्यम से ग्रेड 10.9 या बेहतर तक है।
तकनीकी डेटा
विनिर्देश | |
आदर्श | एए45 |
सामग्री | जीसीआर15 |
भीतरी व्यास | 45 मिमी |
बहरी घेरा | 130mm |
मोटाई | 56 मिमी |
टोक़ क्षमता | 1125Nm |
ड्रैग टॉर्क | 140Ncm |
आंतरिक दौड़ अतिप्रवाह गति | 1050r/मिनट |
बाहरी दौड़ से आगे निकलने की गति | 1500r/मिनट |
वज़न | 4 किलो |
संरचना | रोलर प्रकार |
आवेदन पत्र | कपड़ा मशीन, पंखे, वेंटिलेटर, प्रिंटिंग मशीन |
पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या अनुकूलित |
भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल |
डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन; |
आयाम और क्षमता
आकार | टीके1 | ओवररनिंग गति | वज़न |
खींचें टॉर्कः |
||||||||||
डीएच7 | निमैक्स 2) | Namax3) | ध7 | डी5 | डी6 | डी3 | जेड | हे | ली | एफ | एस | (किलोग्राम) | टी.आर. | |
(मिमी) | (एनएम) | (मिनट-1) | (मिनट-1) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (एनसीएम) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 1 1 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 1 1 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 1 1 | 95 | 2.5 | 7.6 | 11.8 | 320 |
टिप्पणियाँ
1) टी अधिकतम = 2 एक्स टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
दीन 6885.1 . का मुख्य मार्ग
बढ़ते और युग्मन

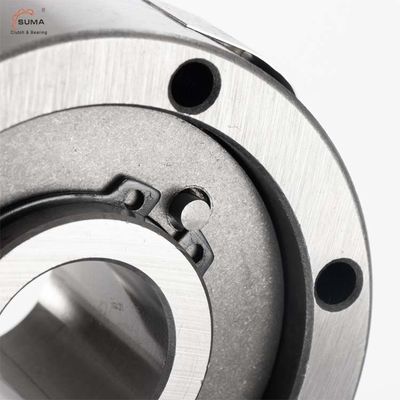

चित्रों
सामान्य प्रश्न
क्यू:आप सामान कैसे पैक करते हैं?
क्यू:क्या मैं आपसे नमूने ले सकता हूँ?
ए: गुणवत्ता जांच के लिए नमूने मांगने के लिए अत्यधिक प्रोत्साहित किया जाता है।
क्यू:क्या आप समय पर माल पहुंचाने का वादा कर सकते हैं?
