| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | ASNU200 NFS200 USNU200 |
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | USD650-USD750 PER PIECE |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | एक तरह से क्लच असर ASNU200 | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| टोक़ क्षमता: | 44500Nm | घूमने की रफ़्तार: | 230rpm |
| इकाई वजन: | 93KG | गारंटी: | 1 वर्ष |
| आकार: | 200*420*138mm | ओईएम: | स्वीकार करना |
| एमओक्यू: | 5- | ||
| प्रमुखता देना: | USNU200 एक तरह से क्लच असर,44500Nm एक तरह से क्लच असर,USNU200 बैकस्टॉप क्लच असर |
||

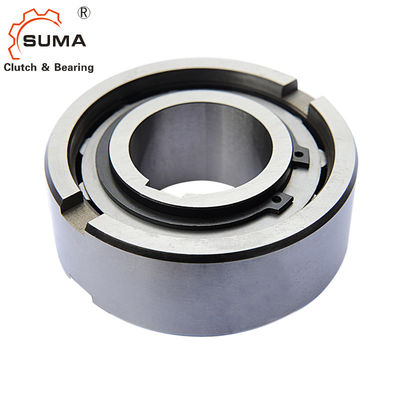

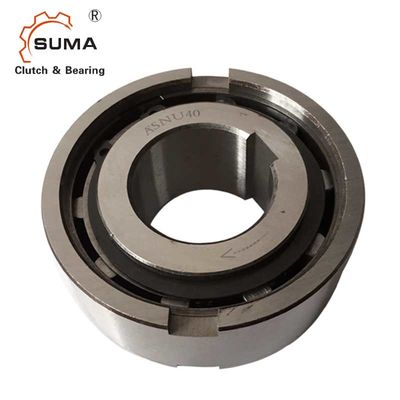

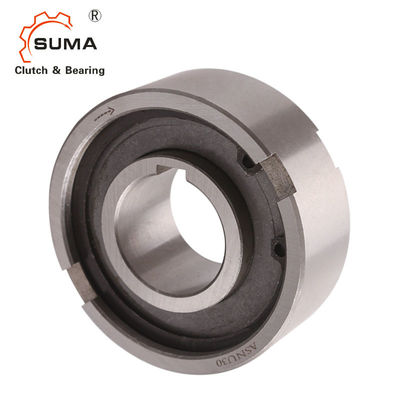

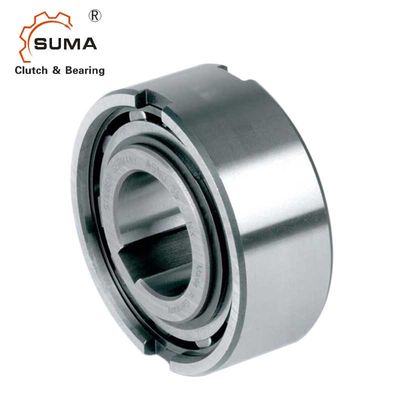

ASNU200 NFS200 USNU200 44500Nm कोई असर समर्थित नहीं:
वन वे रोलर क्लच बियरिंग्स
विशेषताएँ
ASNU NFS USNU एक रोलर प्रकार का फ़्रीव्हील गैर-असर समर्थित है।असर सहायक धुरी और रेडियल लोड हैं।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
चूंकि ASNU NFS टाइप वन वे क्लच एक रोलर प्रकार है जो बिना असर के समर्थित है, अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ में सकारात्मक n6 सहिष्णुता है, एक प्रेस को H7 आवास में फिट करने के लिए।
तकनीकी डेटा
| प्रोडक्ट का नाम | एक तरह से क्लच असर |
| आदर्श | ASNU200 NFS200 USNU200 |
| सामग्री | क्रोम स्टील GCr15 |
| भीतरी व्यास | 300 मिमी |
| बहरी घेरा | 420 |
| टोक़ क्षमता | 44500Nm |
| वज़न | 93 किग्रा |
| पैकेट | लकड़ी का बक्सा |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| डिलीवरी का समय | 15 दिन |
आयाम और क्षमता
| प्रकार | आकार |
टीकेएन1) |
घोषणाओं स्पीड |
वज़न
|
टोक़ खींचें | |||||||||
|
ASNU (एनएफएस) |
डीएच7 | निमैक्स 2) | Namax3) | डीएन6 | डी5 | ली | बी | टी | एस | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
टिप्पणियाँ
ASNU8-12, ASNU200 दीन 6885 के लिए मुख्य मार्ग। 1
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 बार;टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
