| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | US55 AS55 |

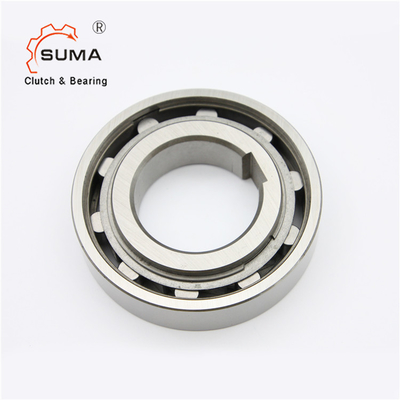

यूएस सीरीज US55 AS55 बैकस्टॉप क्लच फ्रीव्हील रोलर असर
विशेषताएँ
यूएस सीरीज फ़्रीव्हील स्व-केंद्रित नहीं हैं।इसलिए फ़्रीव्हील के बगल में एक या दो बियरिंग लगाने की आवश्यकता होती है ताकि बाहरी दौड़ केंद्रीय रूप से आंतरिक दौड़ में घूम सके।
यूएस फ़्रीव्हील में 62.. सीरीज़ के समान आयाम वाले बॉल बेयरिंग हैं।
टोक़ बलों को शाफ्ट से आंतरिक दौड़ में एक कुंजी के माध्यम से और बाहरी दौड़ से बैठने के लिए बाहरी व्यास के r6 सहिष्णुता पर फिट एक हस्तक्षेप के माध्यम से प्रेषित किया जाता है।
शाफ्ट सहिष्णुता या तो h6 या j7 होनी चाहिए;बैठने की सहनशीलता या तो H7 या J6 होनी चाहिए।
सेवा में आने से पहले, फ़्रीव्हील्स को निम्नलिखित के अनुसार उपयुक्त स्नेहक के साथ लुब्रिकेट किया जाना चाहिए:
पृष्ठ 12 पर दिए गए निर्देश। तटस्थ में घूर्णन की उच्च संख्या तक पहुंचने पर तेल स्नेहन आवश्यक है।
आयाम और क्षमता
| प्रकार | आकार |
टीकेएन1) |
ओवररनिंग गति |
वज़न
|
टोक़ खींचें | |||||||
| यूएस (एनएसएस) | डीएच7 | निमैक्स 2) | Namax3) | डॉ6 | डी5 | ली | एस | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 1 1 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 1 1 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
टिप्पणियाँ:
बिना चाबी के AS6।Øडी = -0-0,009
AS8-12 दीन 6885.1 के लिए मुख्य मार्ग।
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 × टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते आयाम बॉल बेयरिंग श्रृंखला 62 . के समान हैं
बढ़ते उदाहरण
चित्रों
