उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | कैम क्लच | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| टोक़ क्षमता: | 7250Nm | घूमने की रफ़्तार: | 680 आरपीएम |
| इकाई वजन: | 0.6KG | गारंटी: | 1 वर्ष |
| आकार: | 20*60*20mm | ओईएम: | स्वीकार करना |
| एमओक्यू: | 5- | ||
| प्रमुखता देना: | UHF20 वन वे बियरिंग्स,UHF25 वन वे बियरिंग्स कैम क्लच,GCr15 वन वे क्लच असर |
||

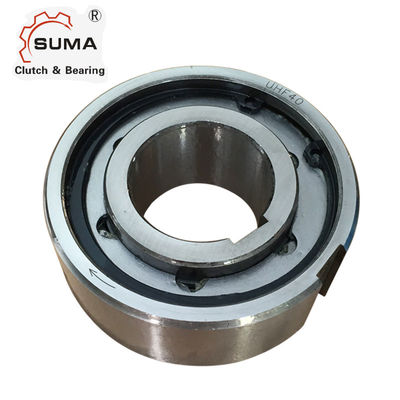

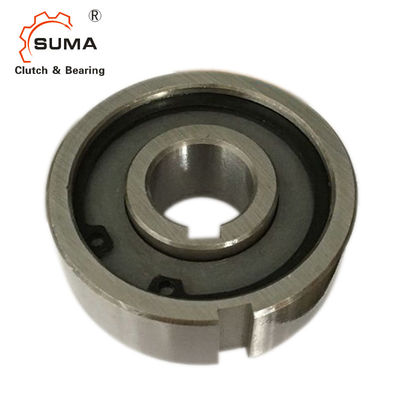

UHF सीरीज UHF20 UHF25 वन वे बियरिंग्स कैम क्लच
विशेषताएँ
UHF सीरीज स्प्रैग टाइप फ्रीव्हील नॉन-बेयरिंग सपोर्टेड है।असर सहायक धुरी और रेडियल लोड हैं।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ में सकारात्मक n6 सहिष्णुता है, एक प्रेस को H7 आवास में फिट करने के लिए।
आयाम और क्षमता
| प्रकार | आयाम | कीवे(बाहरी अँगूठी) |
कीवे (आंतरिक रिंग) | नाममात्र टॉर्कः एनएम |
वज़न किलोग्राम |
||
| डी | डी | बी | बी × टी | बी 1 × टी 1 | |||
| यूएचएफ12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0.115 |
| यूएचएफ14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0.139 |
| यूएचएफ16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0.132 |
| यूएचएफ17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0.167 |
| यूएचएफ18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0.287 |
| यूएचएफ20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0.277 |
| यूएचएफ25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0.285 |
| यूएचएफ 30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0.513 |
| यूएचएफ35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0.718 |
| यूएचएफ40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0.823 |
| यूएचएफ45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1.6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2.49 |
| यूएचएफ 60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2.88 |
| यूएचएफ70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4.6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11.11 |
टिप्पणियाँ
ASNU8-12, ASNU200 दीन 6885 के लिए मुख्य मार्ग। 1,
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 बार;टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते उदाहरण
चित्रों
