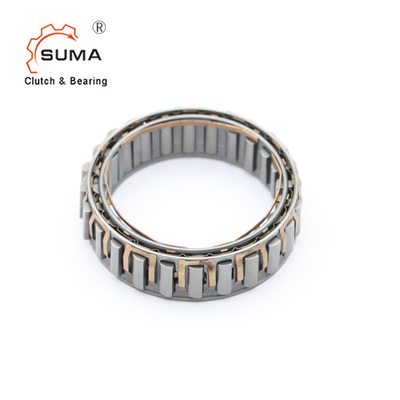

जीपी सीरीज GP4445A ओवररनिंग क्लच वन वे बेयरिंग स्प्रैग
संक्षिप्त परिचय
जीपी सीरीज... संपर्क तत्वों के साथ एक पिंजरा है जो मुख्य रूप से इंच में मापी गई दौड़ पर फ्रीव्हील के रूप में चल रहा है।
छोटे आयाम और उच्च संचरण टोक़ कुछ दिलचस्प तकनीकी और लागत-बचत समाधान प्रदान करते हैं।
एक साथ कई पिंजरों को फिट करने से टॉर्क बढ़ता है।
फ़्रीव्हील के बगल में एक या दो बियरिंग रखना आवश्यक है ताकि बाहरी दौड़ केंद्रीय रूप से आंतरिक दौड़ में घूम सके।
जब स्लाइडिंग रेस को सीटों या शाफ्ट पर मशीनीकृत किया जाता है, तो निम्नलिखित विनिर्देश:
1) 60/62 एचआरसी सतह कठोरता का पालन किया जाना चाहिए
2) पीसने के बाद तड़के की न्यूनतम गहराई 1 मिमी
3) दौड़ के संकेंद्रित रोटेशन को सुनिश्चित करें
4) आवेदन के लिए उपयुक्त स्नेहन।
आयाम और क्षमता
आकार | टॉर्कः | ओवररनिंग गति [मिनट-1] |
a + 0,008 - 0,005 |
c ± 0,013 |
स्प्रैग स्पेस | इमिनट | एडमिन | बीमैक्स | क्लिप की संख्या | स्प्रैग की संख्या | वज़न | |
टीके.एन.1[एनएम] | एनआइमैक्स2 | एनअमैक्स2 | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | |||
GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
जीपी2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0.055 |
GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0.06 |
GP3175(3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
जीपी3809ए | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
GP4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
GP4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
GP7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
GP7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
जीपी10323ए(3सी)* | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
जीपी12334सी* | 4800 | 1500 | 750 | 123.34** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0.4 |
GP12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 1 1 | 44 | 0.4 |
टिप्पणियाँ
1) टी अधिकतम = 2 × टी केएन
» चयन पृष्ठ 12 से 19 तक देखें
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
*) निकला हुआ किनारा केंद्रित आंतरिक पिंजरे विपरीत पर है
पक्ष
**) स्वीकार्य ± 0,013 तक सहिष्णुता का विस्तार
