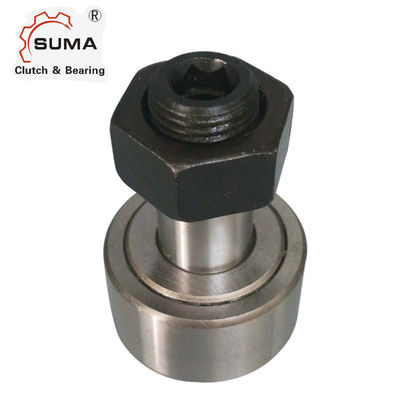

स्टड MCFR16 MCFR16SBX के साथ MCFR सीरीज केज्ड टाइप कैम फॉलोअर बियरिंग्स
की सुविधाएंकेज टाइप कैम फॉलोअर
एमसीएफआर कैम फॉलोअर बेयरिंग की बाहरी रिंग एक मोटी बाहरी रिंग वॉल के साथ पूर्ण पूरक बेलनाकार रोलर बेयरिंग को अपनाती है।रोलर के बाहरी व्यास में एक बेलनाकार और चाप आकार होता है, जिसे आवेदन के अनुसार रेसवे की सतह से मेल खाने के लिए डिज़ाइन किया जा सकता है।इस बाहरी रिंग के साथ, रोलर्स सीधे रेसवे पर लुढ़क सकते हैं और भारी भार और शॉक लोड का सामना कर सकते हैं।
कैम रोलर बेयरिंग में मुख्य रोलर, साइड रोलर, शाफ्ट हेड और कवर प्लेट होते हैं।
एमसीएफआर पिंजरे प्रकार कैम अनुयायी का तकनीकी पैरामीटर
सील न की गयी बीआरजी.नहीं। (1) |
सील बीआरजी.नहीं। (1) |
रोलर दीया।आरडी एनओएम। (2) |
बेलन चौड़ाई W +0.00 -0.12 |
स्टड दीया। एसडी एनओएम।(3) |
स्टड एल'जीटीएच। एसएल एनओएम। |
कुल मिलाकर लंबाई ली एनओएम। |
अंतिम सतह एक्सटेंशन ई एनओएम। |
धागा |
धागा लंबाई टीएल मिन। |
तेल छेद |
|
(एचसी) एनओएम। |
(एचडी) एनओएम. |
||||||||||
मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | |||
एमसीएफआर-13 | एमसीएफआर-13-एस | 13 | 9 | 5 | 13 | 23 | 0.6 | M5x0.8 | 7.5 | - | - |
एमसीएफआर-16 एमसीएफ-16 |
एमसीएफआर-16-एस एमसीएफ-16-एस |
16 | 1 1 | 6 | 16 | 28 | 0.6 | M6x1 | 9 | - | - |
एमसीएफआर-19 एमसीएफ-19 |
एमसीएफआर-19-एस एमसीएफ-19-एस |
19 | 1 1 | 8 | 20 | 32 | 0.6 | M8x1.25 | 1 1 | - | - |
एमसीएफआर-22 एमसीएफ-22 |
एमसीएफआर-22-एस एमसीएफ-22-एस |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
एमसीएफआर-22ए एमसीएफ-22ए |
एमसीएफआर-22ए-एस एमसीएफ-22ए-एस |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
एमसीएफआर-26 एमसीएफ-26 |
एमसीएफआर-26-एस एमसीएफ-26-एस |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
एमसीएफआर-26ए एमसीएफ-26ए |
एमसीएफआर-26ए-एस एमसीएफ-26ए-एस |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
एमसीएफआर-30 एमसीएफ-30 |
एमसीएफआर-30-एस एमसीएफ-30-एस |
30 | 14 | 12 | 25 | 40 | 0.6 | एम12x1.5 | 14 | 6 | 3 |
एमसीएफआर-32 एमसीएफ-32 |
एमसीएफआर-32-एस एमसीएफ-32-एस |
32 | 14 | 12 | 25 | 40 | 0.6 | एम12x1.5 | 14 | 6 | 3 |
एमसीएफआर-35 एमसीएफ-35 |
एमसीएफआर-35-एस एमसीएफ-35-एस |
35 | 18 | 16 | 32.5 | 52 | 0.8 | एम16x1.5 | 18 | 8 | 3 |
एमसीएफआर-40 एमसीएफ-40 |
एमसीएफआर-40-एस एमसीएफ-40-एस |
40 | 20 | 18 | 36.5 | 58 | 0.8 | एम18x1.5 | 19 | 8 | 3 |
एमसीएफआर-40ए एमसीएफ-40ए |
एमसीएफआर-40ए-एस एमसीएफ-40ए-एस |
40 | 20 | 18 | 36.5 | 58 | 0.8 | एम18x1.5 | 20 | 10 | 3 |
एमसीएफआर-47 एमसीएफ-47 |
एमसीएफआर-47-एस एमसीएफ-47-एस |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
एमसीएफआर-47ए एमसीएफ-47ए |
एमसीएफआर-47ए-एस एमसीएफ-47ए-एस |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
एमसीएफआर-52 एमसीएफ-52 |
एमसीएफआर-52-एस एमसीएफ-52-एस |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
एमसीएफआर-52ए एमसीएफ-52ए |
एमसीएफआर-52ए-एस एमसीएफ-52ए-एस |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
एमसीएफआर-62 एमसीएफ-62 |
एमसीएफआर-62-एस एमसीएफ-62-एस |
62 | 29 | 24 | 49.5 | 80 | 0.8 | एम24x1.5 | 25 | 1 1 | 4 |
एमसीएफआर-62ए एमसीएफ-62ए |
एमसीएफआर-62ए-एस एमसीएफ-62ए-एस |
62 | 29 | 24 | 49.5 | 80 | 0.8 | एम24x1.5 | 25 | 12 | 4 |
एमसीएफआर-72 एमसीएफ-72 |
एमसीएफआर-72-एस एमसीएफ-72-एस |
72 | 29 | 24 | 49.5 | 80 | 0.8 | एम24x1.5 | 25 | 1 1 | 4 |
एमसीएफआर-72ए एमसीएफ-72ए |
एमसीएफआर-72ए-एस एमसीएफ-72ए-एस |
72 | 29 | 24 | 49.5 | 80 | 0.8 | एम24x1.5 | 25 | 12 | 4 |
एमसीएफआर-80 एमसीएफ-80 |
एमसीएफआर-80-एस एमसीएफ-80-एस |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
एमसीएफआर-85 एमसीएफ-85 |
एमसीएफआर-85-एस एमसीएफ-85-एस |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
एमसीएफआर-90 एमसीएफ-90 |
एमसीएफआर-90-एस एमसीएफ-90-एस |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
श्रृंखला | निर्माण सुविधाएँ |
एमसीएफ एमसीएफई एमसीएफ-एक्स एमसीएफ-बी, एमसीएफ-बीएक्स एमसीएफ-एस, एमसीएफ-एसबीएक्स एमसीएफआर एमसीएफआरई एमसीएफआर-एक्स एमसीएफआर-बी, एमसीएफआर-बीएक्स एमसीएफआर-एस, एमसीएफआर-एसबीएक्स एमसीएफडी एमसीएफडीई एमसीएफडी-एक्स |
सुई रोलर्स का पूर्ण पूरक सनकी कॉलर के साथ बेलनाकार बाहरी व्यास के साथ हेक्सागोनल छेद के साथ मुहरों के साथ बंदी सुई रोलर्स सनकी कॉलर के साथ बेलनाकार बाहरी व्यास के साथ हेक्सागोनल छेद के साथ मुहरों के साथ पूर्ण पूरक बेलनाकार रोलर्स सनकी कॉलर के साथ बेलनाकार बाहरी व्यास के साथ |
