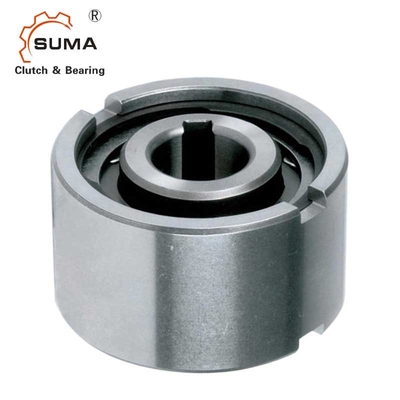

वन वे क्लच बेयरिंग इंडस्ट्रियल क्लच हैवी लोड नॉन कॉन्टैक्ट बैकस्टॉप
।विशेषताएँ
1. एएसरीज कैम क्लच को प्रेस फिट इंस्टालेशन के लिए डिजाइन किया गया है।
2. एए श्रृंखला की आंतरिक दौड़ पर एक महत्वपूर्ण मार्ग है।आकार 25 को छोड़कर की-वे, डीआईएन 6885 में निर्मित होते हैं। 3
3. एए श्रृंखला में आंतरिक और बाहरी दौड़ दोनों पर एक महत्वपूर्ण मार्ग है।"-K" का अर्थ है कैम क्लच के साथ भेजी गई चाबियां।
4. शाफ्ट पर सही हस्तक्षेप आयाम और अधिकतम असर और क्लच प्रदर्शन प्राप्त करने के लिए आवास को बनाए रखा जाना चाहिए।
5. प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहनशीलता के लिए तालिका देखें।
6. आंतरिक दौड़ पर तीर आंतरिक दौड़ को उलझाने की दिशा दिखाता है।
7. क्लच को स्थापित करने के लिए, आंतरिक और बाहरी दौड़ के पूरे चेहरे पर समान दबाव लागू करने के लिए उपयुक्त व्यास के एक प्रेस टूल का उपयोग करें।
8. क्लच पर हैमर या अन्य शॉक न लगाएं।
9. सुनिश्चित करें कि क्लच की प्रेस फिटिंग स्थापना के लिए आवश्यक दबाव का सामना करने के लिए आवास में पर्याप्त ताकत है।
10. ऑपरेटिंग तापमान रेंज: -30 डिग्री सेल्सियस से +100 डिग्री सेल्सियस (इस सीमा से अधिक तापमान के लिए हमसे परामर्श करें)।
तकनीकी डेटा
विनिर्देश | |
नमूना | एए60 / जीसी-डी60170 |
सामग्री | जीसीआर15 |
भीतरी व्यास | 60 मिमी |
बाहरी व्यास | 170 मिमी |
मोटाई | 78 मिमी |
टोक़ क्षमता | 3500 एनएम |
टोक़ खींचें | 240Ncm |
आंतरिक दौड़ overrunning गति | 800r/मिनट |
बाहरी दौड़ गति से अधिक | 1100r/मिनट |
वज़न | 0.7 किग्रा |
संरचना | रोलर प्रकार |
आवेदन पत्र | कपड़ा मशीन, पंखे, वेंटिलेटर, प्रिंटिंग मशीन |
पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या इच्छित |
भुगतान की शर्तें | टी.टी.एल / सी, डी / ए, डी / पी, वेस्टर्न यूनियन, पेपैल |
डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन |
आयाम और क्षमता
आकार | TK1 | ओवररनिंग गति | वज़न |
खींचें टॉर्कः |
||||||||||
डीएच7 | निमैक्स2) | नमैक्स3) | ध7 | डी5 | D6 | डी3 | जेड | हे | एल | एफ | एस | (किलोग्राम) | टी.आर. | |
(मिमी) | (एनएम) | (न्यूनतम -1) | (न्यूनतम -1) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (एनसीएम) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 1 1 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 1 1 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 1 1 | 95 | 2.5 | 7.6 | 11.8 | 320 |
टिप्पणियाँ
1) टी मैक्स = 2 ×;टी केएन
2) भीतर की दौड़ खत्म हो गई
3) बाहरी दौड़ खत्म हो गई
दीन 6885.1 के लिए कीवे
माउंटिंग और कपलिंग
चित्रों
