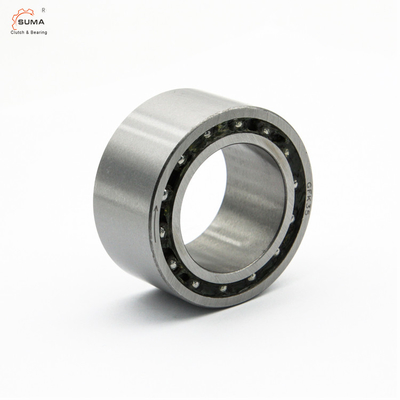

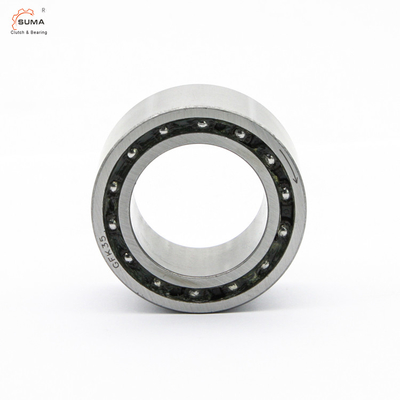

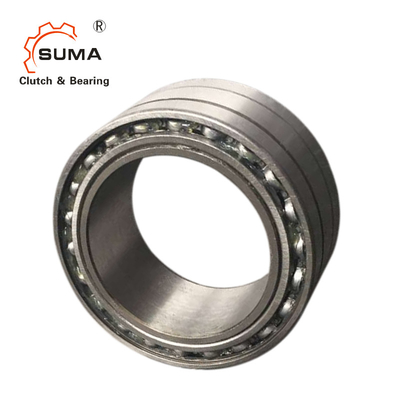

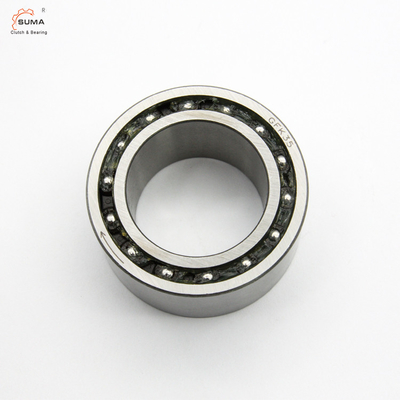

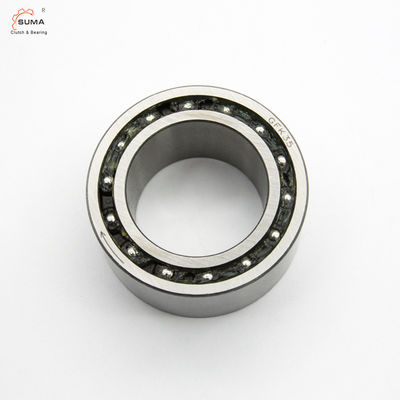

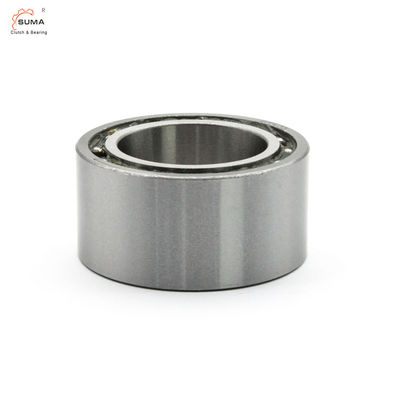

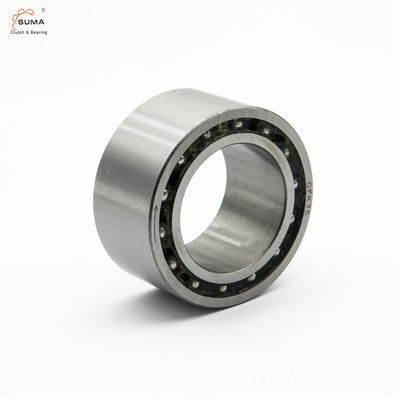

GFK40 GFK 40 बैकस्टॉप क्लच फ्रीव्हील ओवररनिंग क्लच
एकतरफा असर FGK40
जीएफके एकतरफा असर की विशेषताएं
GFK20 ओवररनिंग क्लच का उपयोग किया जा सकता हैः
1... ओवरचार्जिंग क्लच
2बैकस्टॉप क्लच
3सूचकांक क्लच
आयाम और क्षमताजीएफके एकतरफा असर
प्रकार | आकार |
टीKN1) |
अतिचलन गति |
असर सीरीज
|
भार | ||||||||
रोलर्स dyn. |
गेंदें dyn. |
रोलर्स तात्कालिक |
गेंदें तात्कालिक |
||||||||||
जीएफके |
d | nइमेक्स2) | nअमेक्स3) | सी | सी | सी0 | सी0 | D | L | r | |||
[मिमी] | [Nm] | [मिनट-1] | [मिनट-1] | [N] | [N] | [N] | [N] | [मिमी] | [मिमी] | [मिमी] | [किलो] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
नोट्स
1) Tmax = 2 × TKN
️ चयन पृष्ठ 10 से 13 देखें
2) आंतरिक दौड़ से अधिक
3) बाहरी दौड़ से अधिक
16 से 19 पृष्ठों पर लगाव और रखरखाव के निर्देश देखें
की स्थापना और युग्मनजीएफके एकतरफा असर
तस्वीरेंजीएफके एकतरफा असर
