| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | AA50 |

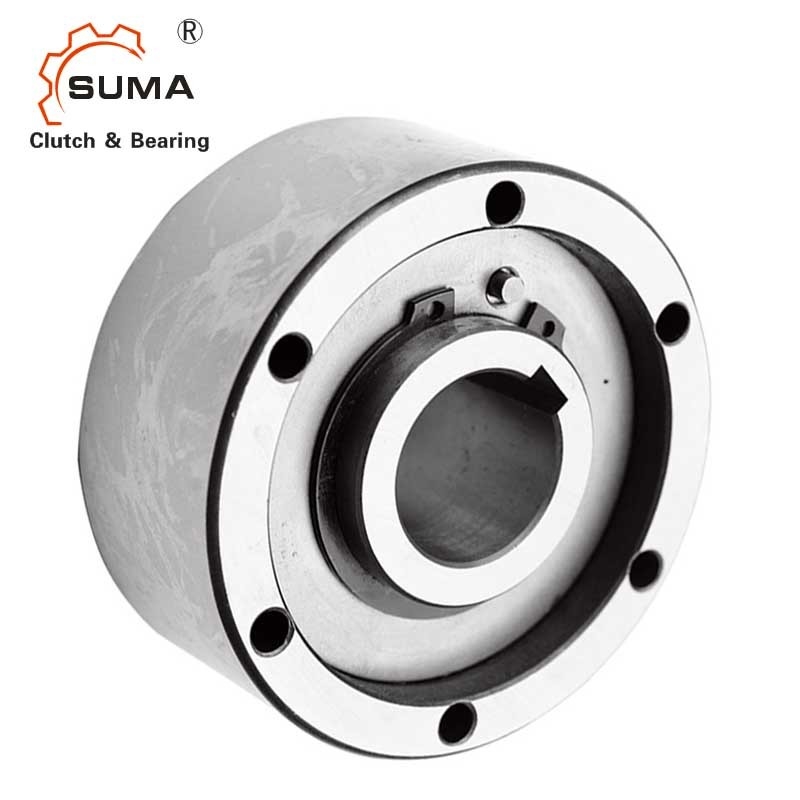

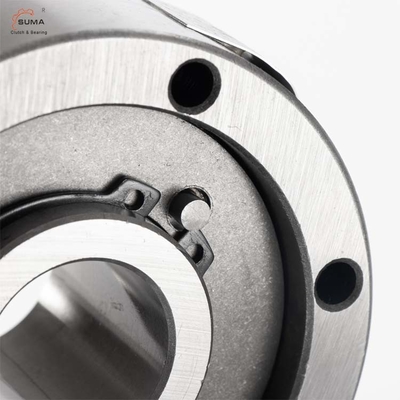

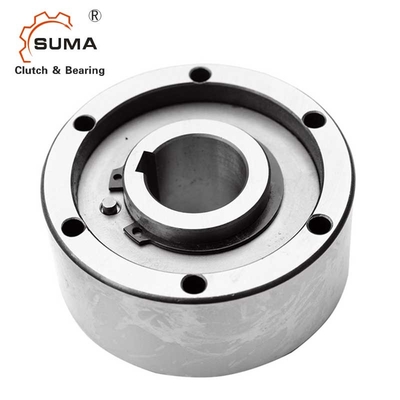

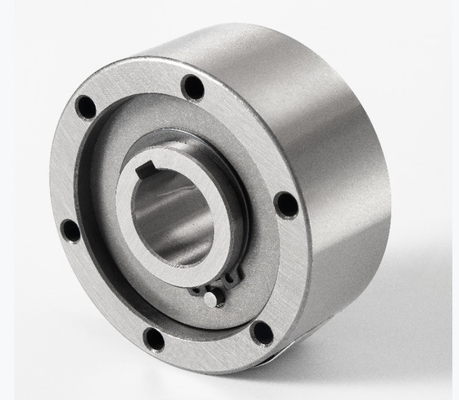

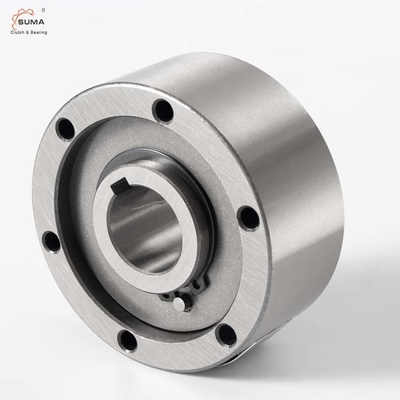

AA50 AA60 Frwwheel रोलर लेयरिंग बैकस्टॉप एक तरफा क्लच लेयरिंग
विशेषताएं
एए एक रोलर प्रकार का फ्रीव्हील गैर असर समर्थित है।
अक्षीय और रेडियल भारों को सहन करने के लिए असरों की आवश्यकता होती है।
इस संयंत्र द्वारा स्नेहन और सील भी प्रदान की जानी चाहिए।
तकनीकी डेटा
| विनिर्देश | |
| उत्पाद का नाम | ए.ए. इंजन लेयरिंग |
| मॉडल | AA20 |
| सामग्री | GCr15 |
| आंतरिक व्यास | 20 मिमी |
| बाहरी व्यास | 68 मिमी |
| मोटाई | 34 मिमी |
| टॉर्क क्षमता | 146 एनएम |
| ड्रैग टॉर्क | 8.4एनसीएम |
| आंतरिक दौड़ की ओवररनिंग गति | 2000 आर/मिनट |
| बाहरी दौड़ से अधिक रफ्तार | 3600r/min |
| वजन | 0.7 किलो |
| संरचना | रोलर प्रकार |
| आवेदन | वस्त्र मशीन, पंखे, वेंटिलेटर, प्रिंटिंग मशीन |
| पैकेज | कार्टन बॉक्स, लकड़ी का बॉक्स या अनुकूलित |
| भुगतान की शर्तें | टीटी. एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल |
| वितरण का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन |
आयाम और क्षमता
| आकार | टीके1 | ओवररनिंग स्पीड | वजन |
खींचें मोर्टार |
||||||||||
| dH7 | निमाक्स2) | नामैक्स3) | Dh7 | डी5 | D6 | डी3 | Z | ओ | L | f | s | (किलो) | टीआर | |
| (मिमी) | (एनएम) | (मिनट-1) | (मिनट-1) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (एनसीएम) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
नोट्स
1) T max = 2 × T KN
2) आंतरिक दौड़ से अधिक
3) बाहरी दौड़ से अधिक
DIN 6885 के लिए कुंजी मार्ग।1
माउंटिंग और युग्मन
चित्र
प्रश्न:आप सामान कैसे पैक करते हैं?
प्रश्न:मैं आप से नमूने प्राप्त कर सकते हैं?
उत्तर: गुणवत्ता जाँच के लिए नमूने मांगने की अत्यधिक अनुशंसा की जाती है।
प्रश्न:क्या आप समय पर माल देने का वादा कर सकते हैं?
