एक तरह से क्लच असर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | BB20 BB201K-K BB20 2K-K |

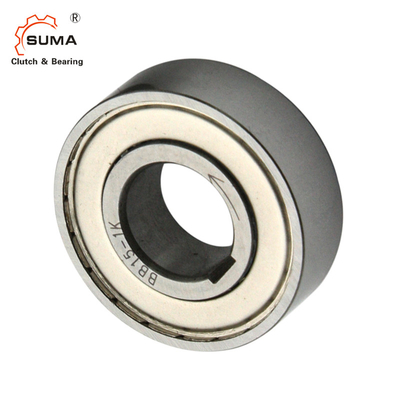

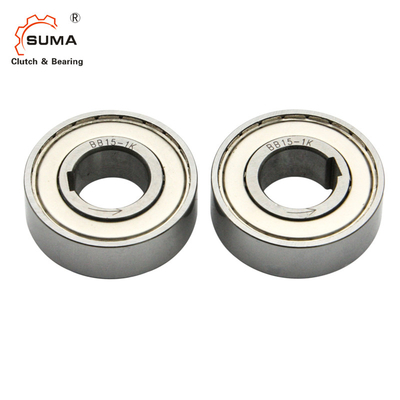

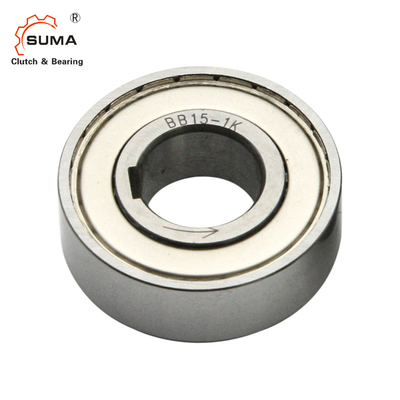

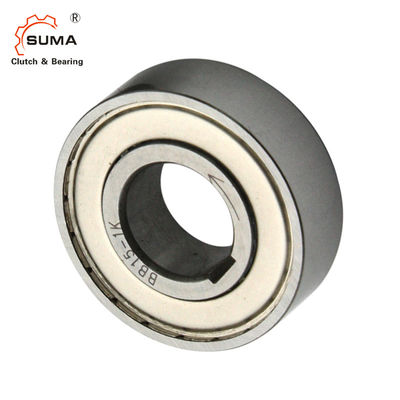

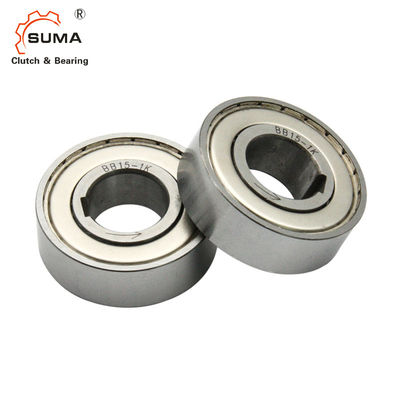

BB20 BB201K-K BB20 2K-K बैकस्टॉप क्लच कैम क्लच
एकतरफा स्प्रेग क्लच असर
की विशेषतास्प्रैग क्लच लेयरिंग
1बीबी सीरीज कैम क्लच प्रेस फिट स्थापना के लिए डिज़ाइन किया गया है।
2. BB-1K-K और BB-2GD 1K-K श्रृंखला में आंतरिक दौड़ पर एक कुंजी द्वार है. कुंजी द्वार, आकार 25 को छोड़कर हैं
3, BB40-1K-K और BB40-2GD 1K-K DIN 6885 के अनुसार निर्मित होते हैं।

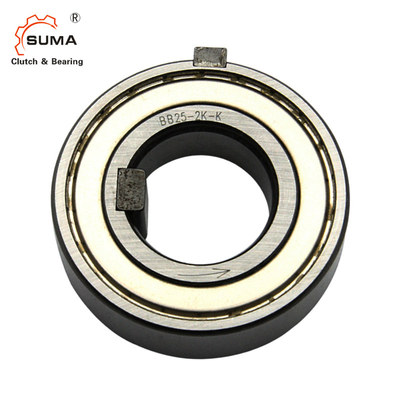

3बीबी-2के-के श्रृंखला में आंतरिक और बाहरी दोनों दौड़ पर एक कुंजी है।
'-के' का अर्थ है कैम क्लच के साथ शिप की गई चाबी।
4अधिकतम असर और क्लच प्रदर्शन प्राप्त करने के लिए शाफ्ट और आवास पर सही हस्तक्षेप आयामों को बनाए रखा जाना चाहिए।
5प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहिष्णुता के लिए तालिका देखें।
तकनीकी डेटास्प्रैग क्लच लेयरिंग
आयाम और क्षमता
| मॉडल | मोर्टार क्षमता |
मैक्स. ओवररनिंग | ड्रैग टॉर्क (एन.एम.) | ए | बी | सी | D | r | वजन (एन) | |||||
|
आन्तरिक जाति |
बाहरी जाति |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी 1K-K |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी 1K-K |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी 1K-K |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी 1K-K |
|||||
| N·m | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| बीबी17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
नोटः
आंतरिक रेस पर चिह्नित मॉडल संख्या केवल 1K और 2K दोनों के लिए है। (उदाहरणः BB25-1K और BB25-2K दोनों के लिए चिह्न BB25-K)
चाबी और चाबी के आयाम
| मॉडल | b2js10 | t1 | t2 | b1js9 | t | आंतरिक दौड़ कुंजी b×h×लंबाई |
बाहरी जाति कुंजी b'× h' ×लंबाई |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 |
