| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | MZEU30K E5+E5 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | USD160-USD200 PER PIECE |
| पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| प्रोडक्ट का नाम: | स्प्रैग क्लच असर MZEU30K E5+E5 | असर समर्थित: | हां |
|---|---|---|---|
| सामग्री: | असर स्टील GCr15 | आकार: | 30*100*68mm |
| टोक़ क्षमता: | 735Nm | गारंटी: | 1 वर्ष |
| पैकेट: | कार्टन बॉक्स / लकड़ी का बक्सा | वज़न: | 2.6 किग्रा |
| प्रमुखता देना: | MZEU स्प्रैग क्लच असर,E5 Flanges Sprag क्लच असर,MZEU वन वे स्प्रैग असर |
||

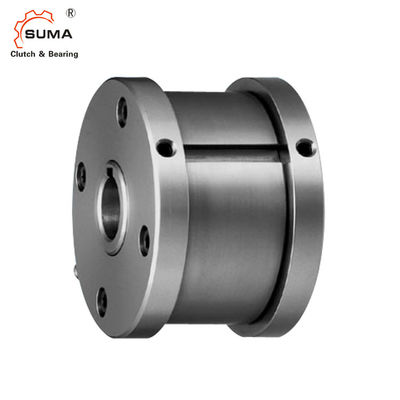

MZEU30 E5 + E5 फ्लैंगेस 735Nm स्प्रैग क्लच एक तरह से असर;
स्थापना और उपयोग
1. क्लच को एक बेसिक टाइप कैम क्लच, दो E5 फ्लैंग्स और अलग-अलग हिस्सों के रूप में फ्लैंज किट के साथ दिया जाता है।
2. रोटेशन की दिशा की जांच करें और बोल्ट द्वारा क्लच में एक E5 निकला हुआ किनारा संलग्न करें।
3. क्लच में स्प्रोकेट, गियर और अन्य उपकरण लगाते समय, उन्हें बाहरी दौड़ पर स्थापित करें और उपकरण और बाहरी दौड़ के बीच की कुंजी को ठीक करें।
4. हम स्प्रोकेट, गियर या अन्य उपकरणों के बोर के लिए H7 की सहनशीलता की सलाह देते हैं।
5. विपरीत दिशा में E5 निकला हुआ किनारा बोल्ट द्वारा क्लच से संलग्न करें।
6. क्लच को विपरीत दिशा में शाफ्ट पर स्थापित करके, रोटेशन की दिशा को बदला जा सकता है।
7. शाफ्ट पर क्लच लगाते समय, आंतरिक दौड़ पर दबाव डालें लेकिन बाहरी दौड़ पर कभी नहीं।
8. उच्च गति अनुक्रमण अनुप्रयोगों (50 c/मिनट से अधिक) के लिए एक मजबूत स्प्रिंग प्रकार की सिफारिश की जाती है।
आयाम और क्षमता
नमूना |
एक शहर |
मैक्स।घोषणाओं | खींचें टॉर्कः |
छिद्र का आकार |
कीवे |
ए |
बी |
बीएफ |
सी |
डी |
एफ |
ली |
एम |
बी |
t1 |
घ |
|
|
भीतरी जाति |
आउटर जाति |
||||||||||||||||
| एनएम | आर/मिनट | आर/मिनट | एनएम | एच7 |
भीतरी जाति |
h7 | सी | पी10 | (किलोग्राम) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0.8 | 10.0 | 4 | 2.5 | 0.5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0.8 | 11.0 | 5 | 3.0 | 0.8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0.8 | 10.5 | 6 | 3.5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0.8 | 11.5 | 8 | 4.0 | 1.8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13.5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
| एमजेईयू 45के ई5+ई5 | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0.98 | 60 | 18X 4.4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4.9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
बढ़ते और युग्मन
