घर > उत्पादों > स्प्रैग क्लच असर >

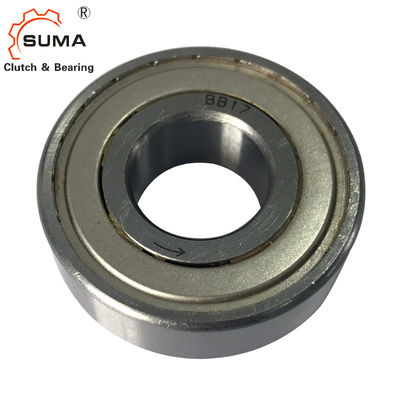

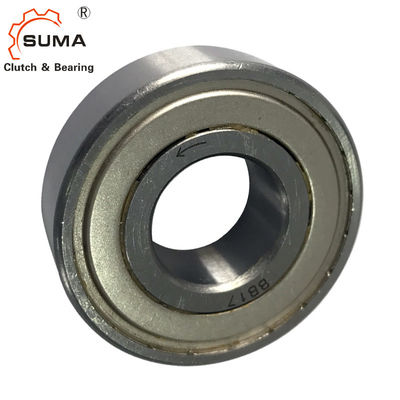

बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर
  • बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर
  • बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर
  • बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर
  • बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर

बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर

उत्पत्ति के प्लेस चीन
ब्रांड नाम SUMA
प्रमाणन ISO SGS
मॉडल संख्या BB25
उत्पाद विवरण
प्रोडक्ट का नाम:
स्प्रैग क्लच असर BB25
सामग्री:
GCr15 असर स्टील
टोक़ क्षमता:
78Nm
घूमने की रफ़्तार:
2500RPM
इकाई वजन:
0.15 किग्रा
आकार:
25*52*15mm
गारंटी:
1 वर्ष
पत्तन:
शंघाई निंगबो
हाई लाइट:

स्प्रैग कैम क्लच असर

,

बीबी25 कैम क्लच असर

,

बीबी25 वन वे स्प्रेग

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD8-USD12PER PIECE
पैकेजिंग विवरण
कार्टन का डिब्बा
प्रसव के समय
3-5 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता
प्रति माह 1000 पीसी
उत्पाद वर्णन

             बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर

विशेषता

1. बीबी श्रृंखला कैम क्लच प्रेस फिट स्थापना के लिए डिज़ाइन किया गया है।
2. BB-1K-K और BB-2GD 1K-K श्रृंखला में आंतरिक दौड़ पर एक महत्वपूर्ण मार्ग है।कीवे, आकार 25 को छोड़कर हैं
डीआईएन 6885 में निर्मित। 3, बीबी40-1के-के और बीबी40-2जीडी 1के-के डीआईएन 6885 में निर्मित हैं। 1.
3. BB-2K-K श्रृंखला में आंतरिक और बाहरी दौड़ दोनों पर एक महत्वपूर्ण मार्ग है।
"-K" का अर्थ है कैम क्लच के साथ शिप की गई चाबियां।
4. अधिकतम असर और क्लच प्रदर्शन प्राप्त करने के लिए शाफ्ट और आवास में सही हस्तक्षेप आयाम बनाए रखा जाना चाहिए।
5. प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहनशीलता के लिए तालिका देखें।
6. BB, BB-1K और BB-2K क्लच, बेयरिंग सपोर्टेड और ग्रीस के साथ डिलीवर किए गए डस्ट सील प्रोटेक्शन हैं
0.25 मिमी और उससे अधिक के कणों के खिलाफ, जबकि BB-2GD और BB-2GD-1K क्लच, मानक BB श्रृंखला की तुलना में 5 मिमी चौड़ा, किसी भी धूल के खिलाफ प्रभावी सुरक्षा के लिए विशेष लिप सील हैं।
7. आंतरिक दौड़ पर तीर आंतरिक दौड़ की आकर्षक दिशा को दर्शाता है।
8. क्लच को स्थापित करने के लिए, आंतरिक और बाहरी दौड़ के पूरे चेहरे पर समान दबाव डालने के लिए उपयुक्त व्यास के एक प्रेस टूल का उपयोग करें।
9. क्लच पर हथौड़े या अन्य झटके न लगाएं।
10. सुनिश्चित करें कि क्लच की प्रेस फिटिंग स्थापना के लिए आवश्यक दबाव का सामना करने के लिए आवास में पर्याप्त ताकत है।
11. ऑपरेटिंग तापमान रेंज: -30 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस (इस सीमा से अधिक तापमान के लिए हमसे परामर्श करें)।

तकनीकी डेटा

वस्तु BB25
सामग्री जीसीआर15
बाहरी दीया। 52 मिमी
जनम का आकार 25 मिमी
टोक़ क्षमता 78 एनएम
मैक्स।ओवररनिंग (आंतरिक दौड़) 1400 आर/मिनट
मैक्स।ओवररनिंग (बाहरी दौड़) 2500 आर/मिनट
पत्तन शंघाई, Ningbo
डिलीवरी का समय 10-15 दिन

बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर 0

आयाम और क्षमता



ओडेल टॉर्कः
क्षमता
मैक्स।घोषणाओं ड्रैग टॉर्क (एनएम) बी सी डी आर वजन (एन) असर भार
आंतरिक प्रतिस्पर्धा बाहरी दौड़ बी बी
BB-1K-K
BB-2K-K
बीबी-2जीडी
BB-2GD 1K-K
बी बी
BB-1K-K
BB-2K-K

बीबी-2जीडी
बीबी-2जीडी

1K-K

बी बी
BB-1K-K
BB-2K-K

बीबी-2जीडी
बीबी-2जीडी

1K-K

बी बी
BB-1K-K
BB-2K-K
बीबी-2जीडी
BB-2GD 1K-K
करोड़ कोर
एनएम आर/मिनट आर/मिनट एन एन
बीबी15 29 3600 2000 0.01 0.04 1 1 16 35 15 32.6 32.45 0.6 50 70 5950 3230
बीबी17 43 3500 1900 0.01 0.05 12 17 40 17 36.1 36.45 0.6 80 100 7000 3700
बीबी20 61 3000 1600 0.014 0.055 14 19 47 20 41.7 42.35 1 120 150 8500 4900
BB25 78 2500 1400 0.017 0.055 15 20 52 25 47.1 47.05 1 150 200 10700 6300
BB30 140 2000 1100 0.03 0.058 16 21 62 30 56.6 55.6 1 230 280 11900 7900
बीबी35 173 1800 1000 0.034 0.06 17 22 72 35 64 64.6 1.1 320 410 13500 9700
बीबी40 260 1800 900 0.04 0.08 22 27 80 40 71 71.6 1.1 400 600 14500 11700

टिप्पणी:

आंतरिक दौड़ पर अंकित मॉडल संख्या "1K" और "2K" दोनों के लिए केवल "K" है।(उदाहरण: BB25-1K और BB25-2K दोनों के लिए "BB25-K" चिह्न)




दस्ता और आवास के लिए सहिष्णुता

आदर्श दस्ता दीया। आवास दीया।
बीबी15 BB15-2GD 15+0.023+0.012 35–0.012–0.028
बीबी17 BB17-2GD 17+0.023+0.012 40–0.012–0.028
बीबी20 BB20-2GD 20+0.028+0.015 47–0.012–0.028
BB25 BB25-2GD 25+0.028+0.015 52–0.014–0.033
BB30 BB30-2GD 30+0.028+0.015 62–0.014–0.033
बीबी35 BB35-2GD 35+0.033+0.017 72–0.014–0.033
बीबी40 BB40-2GD 40+0.033+0.017 80–0.014–0.033
आदर्श दस्ता दीया। आवास दीया।
BB15-1K-K BB15-2GD 1K-K 15–0.008–0.028 35–0.012–0.028
BB17-1K-K BB17-2GD 1K-K 17–0.008–0.028 40–0.012–0.028
BB20-1K-K BB20-2GD 1K-K 20–0.010–0.031 47–0.012–0.028
BB25-1K-K BB25-2GD 1K-K 25–0.010–0.031 52–0.014–0.033
BB30-1K-K BB30-2GD 1K-K 30–0.010–0.031 62–0.014–0.033
BB35-1K-K BB35-2GD 1K-K 35–0.012–0.037 72–0.014–0.033
BB40-1K-K BB40-2GD 1K-K 40–0.012–0.037 80–0.014–0.033
आदर्श दस्ता दीया। आवास दीया।
BB15-2K-K 15–0.008–0.028 35–0.018–0.002
BB17-2K-K 17–0.008–0.028 40–0.018–0.002
BB20-2K-K 20–0.010–0.031 47–0.022–0.003
BB25-2K-K 25–0.010–0.031 52–0.022–0.003
BB30-2K-K 30–0.010–0.031 62–0.022–0.003
BB35-2K-K 35–0.012–0.037 72–0.025–0.006
BB40-2K-K 40–0.012–0.037 80–0.025–0.006

कुंजी और कुंजीमार्ग के आयाम

आदर्श b2js10 t1 t2 b1js9 टी आंतरिक प्रतिस्पर्धा
चाबी
बी × एच × लंबाई
बाहरी जाति
चाबी
बी'× एच' × लंबाई
BB15-1K-K BB15-2GD- 1K-K 5.0 1.9 1.2 - - - -
BB15-2K-K - 2.0 0.6 5x3x11 2x2x11
BB17-1K-K BB17-2GD- 1K-K 5.0 1.9 1.2 - - - -
BB17-2K-K - 2.0 1 5x3x12 2x2x12
BB20-1K-K BB20-2GD- 1K-K 6.0 2.5 1.6 - - - -
BB20-2K-K - 3.0 1.5 6x4x14 3x3x14
BB25-1K-K BB25-2GD- 1K-K 8.0 3.6 1.5 - - - -
BB25-2K-K - 6.0 2 8x5x15 6x4x15
BB30-1K-K BB30-2GD- 1K-K 8.0 3.1 2.0 - - - -
BB30-2K-K - 6.0 2 8x5x16 6x4x16
BB35-1K-K BB35-2GD- 1K-K 10.0 3.7 2.4 - - - -
BB35-2K-K - 8.0 2.5 10x6x17 8x5x17
BB40-1K-K BB40-2GD- 1K-K 12.0 5.0 3.3 - - - -
BB40-2K-K - 10.0 3 12x8x22 10x6x22

टिप्पणी:

BB25-1K-K, BB25-2K-K और BB25-2GD 1K-K के लिए t2 का आयाम 0.5 मिमी उथले की तुलना में है

दीन 6885. 3.
डीआईएन मानक कुंजी का उपयोग करने के लिए शाफ्ट पर कीवे को 0.5 मिमी गहराई से संसाधित करें।
अन्य सभी मॉडल प्रतिस्पर्धियों के साथ आयामी रूप से विनिमेय हैं।

स्नेहन
1. चूंकि ग्रीस प्रसव से पहले ही लगाया जाता है, इसलिए उपयोग करने से पहले ग्रीस लगाने की कोई आवश्यकता नहीं है।
2. यदि क्लच का उपयोग तेल स्नेहक के साथ किया जाता है, तो तेल स्नेहन हमेशा इकाई के अंदर ही लगाया जाना चाहिए।
3. ईपी एडिटिव्स के साथ ग्रीस या लुब्रिकेंट्स का इस्तेमाल न करें।

बढ़ते उदाहरण


चित्रों

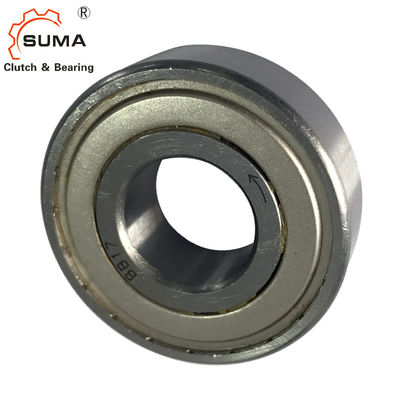

 बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर 3

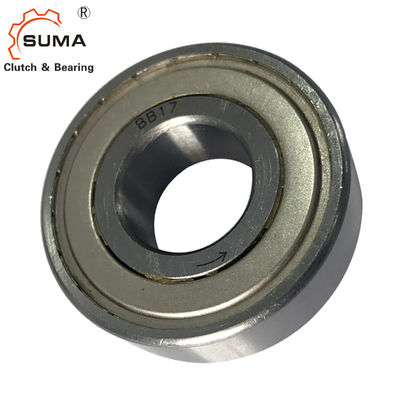

बीबी सीरीज बीबी 25 वन वे ओडी 52 एमएम स्प्रैग कैम क्लच असर 4
