| ब्रांड नाम: | SUMA |
| मॉडल संख्या: | जीवी45 जीवी50 |
| न्यूनतम आदेश मात्रा: | 1 |
| कीमत: | USD120-USD150 PER PIECE |
| प्रसव का समय: | 7-10 दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |

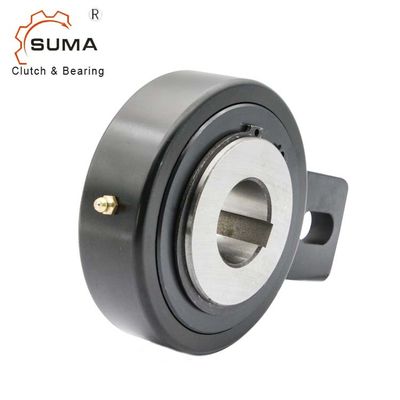

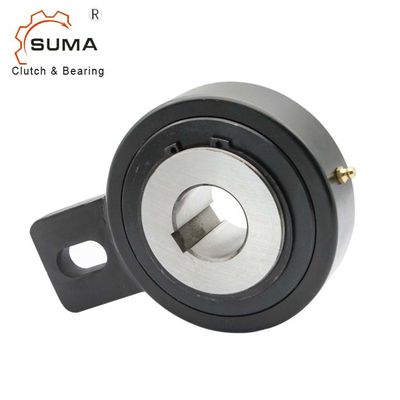

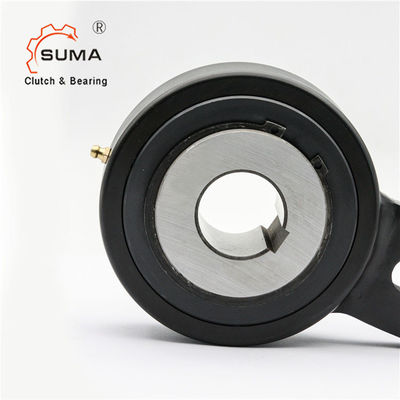

GV45 GV50 बैकस्टॉप क्लच रोलर टाइप वन वे बियरिंग्स
विशेषताएँ
जीवी श्रृंखला के फ्रीव्हील रोलर्स के साथ होते हैं, आंतरिक दौड़ के बीच केंद्रित होते हैं और बाहरी दौड़ को झाड़ियों के माध्यम से किया जाता है।
टोक़ बलों को एक कुंजी के माध्यम से शाफ्ट से आंतरिक दौड़ में प्रेषित किया जाता है।
शाफ्ट सहिष्णुता h6 होनी चाहिए।
जब फ़्रीव्हील का उपयोग नॉन रिटर्न डिवाइस के रूप में किया जाता है, तो बाहरी रेस के लिए तय किए गए लीवर को दो ब्रैकेट के बीच सैंडविच किया जाना चाहिए;अन्यथा एक पिन डाला जाना चाहिए
घुमावदार छेद में।जब मशीन के फ्रेम में लॉक किया जाता है, तो यह फ्रीव्हील को घूमना बंद कर देता है।
यदि फ़्रीव्हील का उपयोग आंतरायिक फ़ीड के रूप में किया जाता है, तो लीवर को पुशरोड या इसी तरह के छेद का उपयोग करके लंबाई में संलग्न किया जाना चाहिए।किसी भी हाल में ओवरलोडिंग से बचने के लिए
झाड़ियों, लीवर को अक्षीय गति की अनुमति देने के लिए एक निश्चित मात्रा में निकासी दी जानी चाहिए।
फ़्रीव्हील की आपूर्ति पहले से ही बढ़ी हुई है
आयाम और क्षमता
| आदर्श |
डीएच7 मिमी |
डी मिमी |
ली मिमी |
बी1 मिमी |
ली1 मिमी |
बी2 मिमी |
मैं2 मिमी |
मैं3 मिमी |
मैं4 मिमी |
वज़न किलोग्राम |
अधिकतम चाल |
टॉर्कः एनएम |
ड्रैग टॉर्क Nm |
| जीवी20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| जीवी25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| जीवी30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| जीवी35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| जीवी40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| जीवी45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| जीवी50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| जीवी55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| जीवी60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| जीवी70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| जीवी80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| जीवी90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| जीवी100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| जीवी110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| जीवी120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) टीमैक्स: 2x टीएन
काय दीन 6885
2) अधिकतम अनुमत गति
