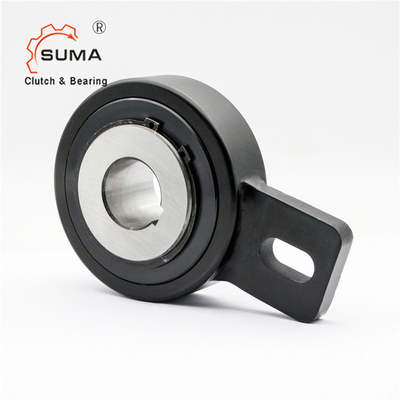

AV20 AV25 होल्डबैक बैकस्टॉप क्लच कन्वेयर सिस्टम के लिए एक तरह से असर
होल्डबैक बैकस्टॉप क्लच की विशेषताएं
टाइप AV20 बैकस्टॉप क्लच एक रोलर टाइप फ्रीव्हील है।यह स्व-निहित है, कम घूर्णी गति के लिए सादे बीयरिंगों द्वारा केंद्रित है, और ढाल संरक्षित धातु भूलभुलैया मुहरों का उपयोग करके सील किया गया है। लिफ्ट, कन्वेयर, अनाज उठाने आदि पर व्यापक रूप से उपयोग किया जाने वाला सामान
यूनिट को चिकनाई युक्त ग्रीस दिया जाता है, जो क्षैतिज या ऊर्ध्वाधर स्थिति में स्थापित करने के लिए तैयार होता है।
मुख्य रूप से बैकस्टॉप के रूप में उपयोग किया जाता है, न्यूनतम स्थान की आवश्यकता के लिए टोक़ क्षमता अधिक होती है।
टॉर्क आर्म और बेयरिंग को प्रीस्ट्रेस नहीं किया जाना चाहिए।रोलर डिजाइन प्रकाश अनुक्रमण अनुप्रयोगों के लिए AV प्रकार को आदर्श बनाता है।
पी
आयाम और क्षमताहोल्डबैक बैकस्टॉप क्लच
टाइप | आकार | टीकेएन1) | ओवररनिंग स्पीड | वज़न | टोक़ खींचें | ||||||||||
ए वी | डीएच7 | निमैक्स | डी | डी2 | एल 1 | ली | बी | एफ | बीबी11 | एन | इ | एफ | टी.आर. | ||
[मिमी] | [एनएम] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
बढ़ते उदाहरण
चित्रोंहोल्डबैक बैकस्टॉप क्लच
