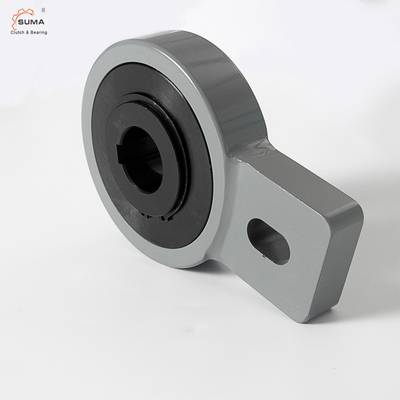

AV60 AV70 वन वे रोलर टाइप फ्रीव्हील बैकस्टॉप क्लच
की सुविधाएंरोलर प्रकार फ्रीव्हील बैकस्टॉप क्लच
टाइप एवी एक रोलर टाइप फ्रीव्हील है।यह स्व-निहित है, कम घूर्णी गति के लिए सादे बीयरिंगों द्वारा केंद्रित है, और ढाल संरक्षित धातु भूलभुलैया मुहरों का उपयोग करके सील कर दिया गया है।
रिवर्स या स्मूथ घटना को रोकने के लिए जब झुके हुए बेल्ट कन्वेयर को लोड के तहत पार्क किया जाता है, ब्रेकिंग टॉर्क की गणना के बाद, विशिष्ट स्थिति के आधार पर एक फ्रीव्हील बैकस्टॉप या होल्डबैक डिवाइस जोड़ा जाता है।रोलर बैकस्टॉप, हेड ड्रम के लिए उपयुक्त, एक रेड्यूसर द्वारा संचालित होता है, शक्ति बड़ी होती है, ड्रम का व्यास बड़ा होता है, और ZQ65 के ऊपर रेड्यूसर के साथ बेल्ट कन्वेयर ऊपर की ओर संदेश देने के लिए अधिक उपयुक्त होता है, और झुकाव कोण कम होता है 18 डिग्री से अधिक या उसके बराबर।कन्वेयर, जिसमें तेजी से बैकस्टॉप और छोटी रिवर्सिंग दूरी के फायदे हैं, बड़े और मध्यम आकार के झुकाव कन्वेयर के लिए पसंदीदा बैकस्टॉप है।रेड्यूसर मिलान, कोकिंग प्लांट और परिवहन मशीनरी, कन्वेयर, होइस्ट, इलेक्ट्रिक ड्रम और अन्य यांत्रिक उपकरणों में व्यापक रूप से उपयोग किया जाता है जिन्हें बैकस्टॉप आवश्यकताओं की आवश्यकता होती है।
यूनिट को चिकनाई युक्त ग्रीस दिया जाता है, जो क्षैतिज या ऊर्ध्वाधर स्थिति में स्थापित करने के लिए तैयार होता है।मुख्य रूप से बैकस्टॉप के रूप में उपयोग किया जाता है, न्यूनतम स्थान की आवश्यकता के लिए टोक़ क्षमता अधिक होती है।यह डिज़ाइन कठिन वातावरण में उपयोग के लिए उपयुक्त है।एक बोल्ट, मशीन के एक निश्चित हिस्से में सुरक्षित और गुजर रहा है
टोक़ हाथ में स्लॉट के माध्यम से, घूर्णी रोक प्रदान करता है।इस बोल्ट पर रेडियल क्लीयरेंस
स्लॉट की चौड़ाई के 1-3% के बराबर होना चाहिए।
टॉर्क आर्म और बेयरिंग को प्रीस्ट्रेस नहीं किया जाना चाहिए।रोलर डिजाइन प्रकाश अनुक्रमण अनुप्रयोगों के लिए AV प्रकार को आदर्श बनाता है।
के आयामरोलर प्रकार फ्रीव्हील बैकस्टॉप क्लच
टाइप | आकार | टीकेएन1) | ओवररनिंग स्पीड | वज़न | टोक़ खींचें | ||||||||||
ए वी | डीएच7 | निमैक्स | डी | डी2 | एल 1 | ली | बी | एफ | बीबी11 | एन | इ | एफ | टी.आर. | ||
[मिमी] | [एनएम] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
बढ़ते उदाहरण
