| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | GV90 GV100 GV110 |

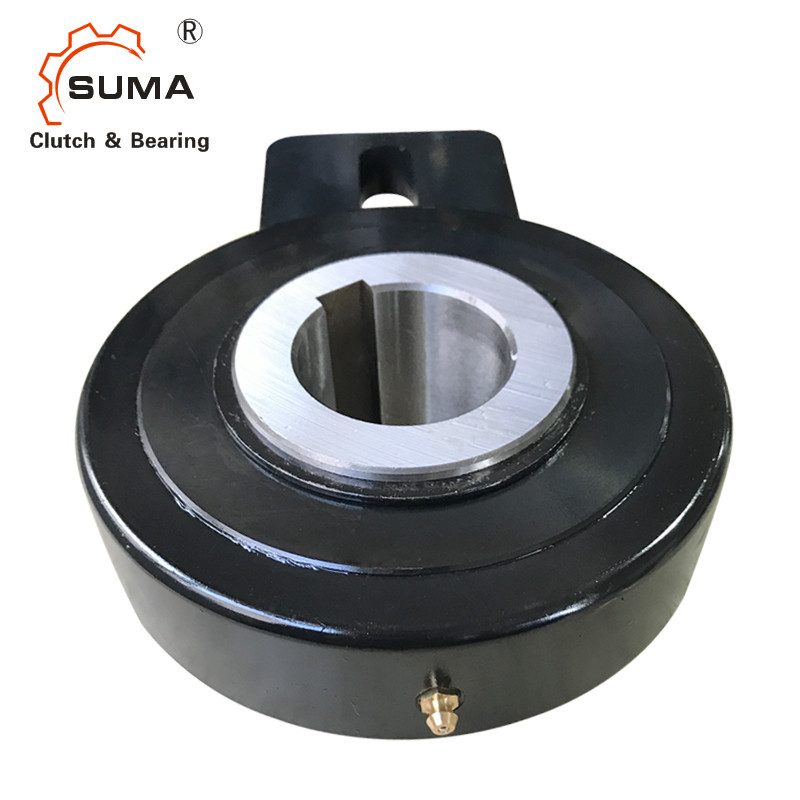

GV90 GV100 GV110 बकेट एलेवेटर बैकस्टॉप क्लच बियरिंग्स वन वे
जीवी बैकस्टॉप क्लच की विशेषताएं
जीवी श्रृंखला फ्रीव्हील्स रोलर्स के साथ हैं, आंतरिक दौड़ और बाहरी दौड़ के बीच केंद्रित झाड़ियों के माध्यम से किया जाता है।
एक कुंजी के माध्यम से टोक़ बलों को शाफ्ट से आंतरिक दौड़ में प्रेषित किया जाता है।
शाफ़्ट टॉलरेंस h6 होना चाहिए।
जब फ्रीव्हील का उपयोग नॉन रिटर्न डिवाइस के रूप में किया जाता है, तो बाहरी रेस के लिए तय लीवर को दो ब्रैकेट के बीच सैंडविच होना चाहिए;अन्यथा एक पिन डालना होगा लूप वाले छेद में।जब किसी मशीन के फ्रेम पर लॉक किया जाता है, तो यह फ्रीव्हील को घूमना बंद कर देता है।
यदि फ़्रीव्हील का उपयोग आंतरायिक फ़ीड के रूप में किया जाता है, तो लीवर को पुशरोड या समान के लिए छेद का उपयोग करके लंबाई में जोड़ा जाना चाहिए।किसी भी हाल में ओवरलोडिंग से बचा जा सके झाड़ियों, लीवर को अक्षीय गति की अनुमति देने के लिए एक निश्चित मात्रा में निकासी दी जानी चाहिए।
फ़्रीव्हील को पहले से ही ग्रीस किया जाता है
आयाम और क्षमता
| नमूना |
डीएच7 मिमी |
डी मिमी |
एल मिमी |
बी1 मिमी |
एल1 मिमी |
बी2 मिमी |
मैं2 मिमी |
मैं3 मिमी |
मैं4 मिमी |
वज़न किलोग्राम |
अधिकतम चाल |
टॉर्कः एनएम |
टोक़ एनएम खींचें |
| जीवी20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| जीवी25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| जीवी30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| जीवी35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| जीवी40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| जीवी45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| जीवी50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| जीवी55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| जीवी60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| जीवी70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| जीवी80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| जीवी90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| जीवी100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| जीवी120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) टीमैक्स: 2x टीएन
क्ये दीन 6885
2) अधिकतम अनुमत गति
