| Place of Origin | CHINA |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | जीवीजी35 |
GVG35 GVG 35 एक तरफा क्लच बैकस्टॉप क्लच स्प्रेग क्लच लेयरिंग 606Nm
GVG35 बैकस्टॉप क्लच की विशेषताएं
जीवीजी सीरीज के फ्रीव्हीलर्स में स्प्रेग केज होते हैं, आंतरिक दौड़ और बाहरी दौड़ के बीच का केंद्र झाड़ियों के माध्यम से किया जाता है।
मोर्टम बल एक कुंजी के माध्यम से शाफ्ट से आंतरिक रेलिंग में प्रेषित होते हैं।
शाफ्ट सहिष्णुता h6 होना चाहिए।
जब फ्रीव्हील को गैर-रिटर्न डिवाइस के रूप में इस्तेमाल किया जाता है, तो बाहरी रेस पर तय लीवर को दो ब्रैकेट के बीच सैंडविच किया जाना चाहिए; अन्यथा एक पिन डाला जाना चाहिए
घुमावदार छेद में. जब एक मशीन के फ्रेम के लिए लॉक, यह फ्रीव्हील घूर्णन रोकता है
झाड़ियों में, अक्षीय आंदोलन की अनुमति देने के लिए लीवर को एक निश्चित मात्रा में रिक्ति दी जानी चाहिए।
फ्रीव्हील पहले से ही तेल से सप्लाई किया जाता है।
GVG35 बैकस्टॉप क्लच के आयाम और क्षमताएं
| मॉडल |
dH7 मिमी |
D मिमी |
L मिमी |
बी1 मिमी |
L1 मिमी |
b2 मिमी |
मैं2 मिमी |
मैं3 मिमी |
मैं4 मिमी |
वजन किलो |
अधिकतम गति |
मोर्टार Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2)अधिकतम अनुमत गति

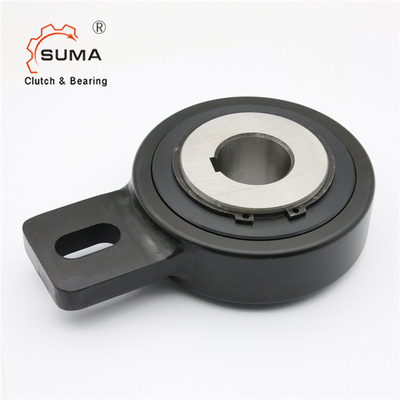

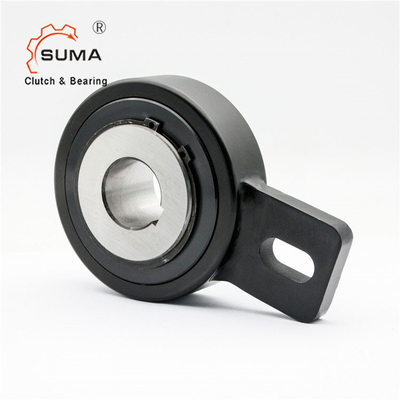

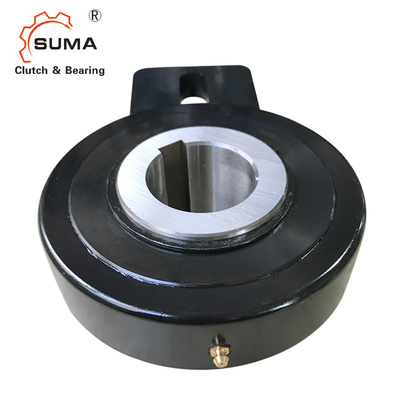

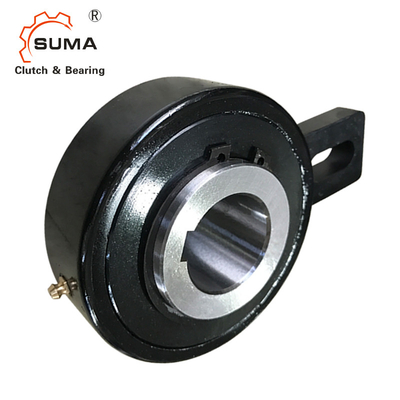

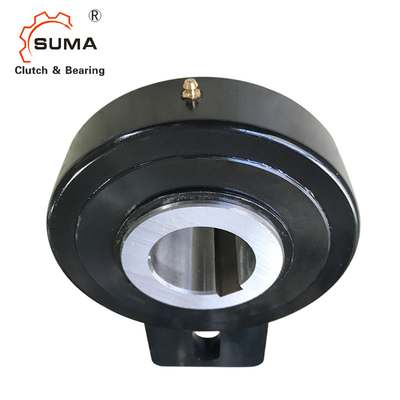

GVG35 बैकस्टॉप क्लच की तस्वीरें
