उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | बैकस्टॉप क्लच बियरिंग BS450 | सामग्री: | Gcr15 बियरिंग स्टील |
|---|---|---|---|
| आयुध डिपो: | 1090 मिमी | टोक़ क्षमता: | 980000Nm |
| इकाई का वज़न: | 34.2 किलो | गारंटी: | 1 वर्ष |
| घूर्णन गति: | 250RPM | ओईएम: | स्वीकार करना |

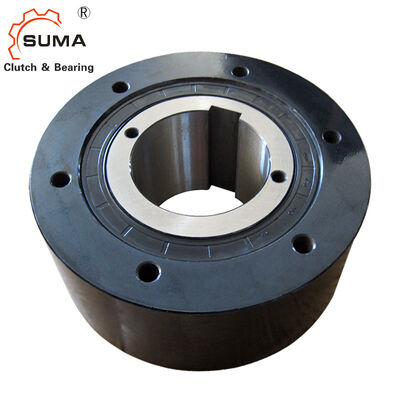

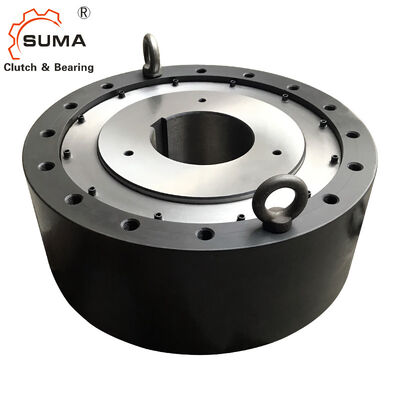

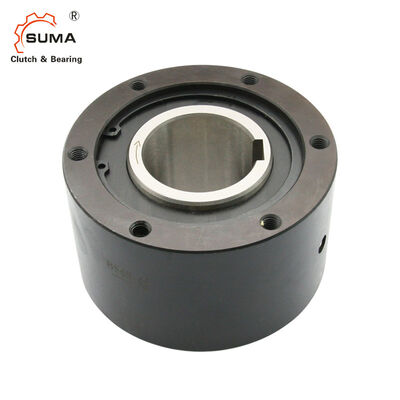

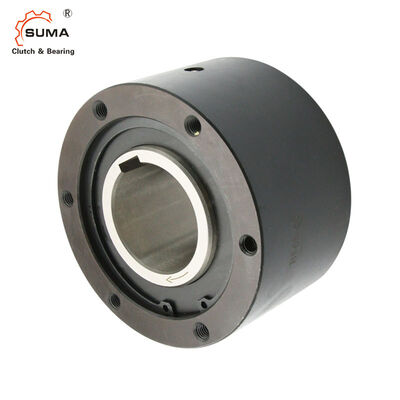

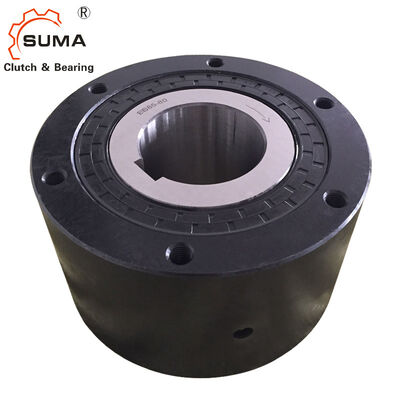

सीमेंट फैक्ट्री के लिए BS425 BS450 980000Nm टॉर्क ट्रांसमिशन फ्रीव्हील बैकस्टॉप क्लच
विशेषताएं
BS सीरीज कैम क्लच को उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ धीमी गति वाले कन्वेयर हेड शाफ्ट के रिवर्स रोटेशन को रोकना होता है (बैकस्टॉपिंग)।
1. कन्वेयर या पंप पर धीमी गति पर विपरीत दिशा में रोटेशन को रोकने के लिए।
2. इंस्टॉलेशन से पहले, सत्यापित करें कि BS कैम क्लच की इनर रेस की रोटेशन की दिशा (इनर रेस पर तीर द्वारा दिखाई गई) कन्वेयर की रोटेशन की दिशा के समान है।
3. 10.9 या उच्चतर शक्ति वाले बोल्ट का उपयोग करके टॉर्क आर्म को BS कैम क्लच पर सुरक्षित रूप से स्थापित करें। सुनिश्चित करें कि टॉर्क आर्म की सतह और आउटर रेस के किनारे के बीच संपर्क समतल और धूल रहित हो।
आयाम और क्षमताएं
मॉडल
टॉर्क
क्षमता |
A अधिकतम। B |
(r/min) इनर रेस ड्रैग टॉर्क |
(Nm) A B |
C |
PCD |
D |
E S |
H-M |
T.H.S.XP-Q'ty |
G.F.H. (आकार) वजन (kg) |
24,500 |
| 350 | 0.58 | 64 | 90 | 45 | 85 | 45 | — | M 6 ×P1.0×4 | 2.1 | BS50 | 784 |
| 300 | 0.98 | 115 | 125 | 70 | 110 | 70 | 150 | — | 4.0 | BS65 | 1570 |
| 340 | 3.92 | 90 | 160 | 85 | 140 | 100 | 20 | 85 | 13.1 | BS85 | 2450 |
| 300 | 5.88 | 115 | 170 | 85 | 150 | 100 | 145 | 150 | 13.1 | BS85 | 5880 |
| 300 | 7.84 | 115 | 210 | 110 | 185 | 150 | 30 | 110 | 68 | BS95 | 7840 |
| 250 | 9.8 | 115 | 230 | 110 | 290 | 150 | 135 | 220 | 68 | BS110 | 10800 |
| 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | M20xP2.5-10 | 145 | 68 | BS135 | 15700 |
| 200 | 19.6 | 135 | 320 | 130 | 360 | 220 | 30 | M16 ×P2.0× 8 | 68 | प्रकार | टॉर्क क्षमता |
| (Nm) |
अधिकतम। ओवररनिंग B |
इनर रेस ड्रैग टॉर्क |
(Nm) A B |
C | PCD | D |
E S |
H-M | T.H.S.XP-Q'ty |
G.F.H. (आकार) Q. of G. |
(kg) |
BS 160 24,500 |
| 100 | 34.3 | 150 | 360 | 130 | 535 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0.12 | BS425 | 37,200 |
| 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 | BS425 | 49,000 |
| 80 | 73.5 | — | 500 | 230 | 420 | 290 | 40 | 470 | PT 1/4 | 0.8 | BS425 | 88,200 |
| 50 | 93.1 | 450 | 600 | 290 | 530 | 470 | 50 | M24xP3.0-16 | 450 | 1.2 | BS425 | 123,000 |
| 50 | 98 | 450 | 650 | 290 | 575 | 470 | 50 | M24xP3.0-16 | 450 | 1.2 | BS425 | 176,000 |
| 50 | 108 | 450 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 | BS425 | 265,000 |
| 50 | 137 | 450 | 850 | 320 | 750 | 360 | 70 | M36xP4.0-16 | — | 1.5 | BS425 | 314,000 |
| 50 | 157 | 450 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | — | 1.5 | BS425 | 510,000 |
| 50 | 216 | 450 | 1,030 | 450 | 940 | 480 | 70 | M36xP4.0-18 | — | तेल 6,000ml | माउंटिंग और कपलिंग | 686,000 |
| 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | तेल 7,000ml | माउंटिंग और कपलिंग | 4. अनुशंसित शाफ्ट टॉलरेंस h7 या h8 है। |
6. शाफ्ट पर इंस्टॉलेशन के लिए हमेशा एक पैरेलल की (parallel key) का उपयोग करें और फिर एंड प्लेट से BS कैम क्लच को शाफ्ट पर फिक्स करें। कभी भी टेपर्ड की (tapered key) का उपयोग न करें।
7. BS160 से ऊपर के मॉडल (ग्रीस लुब्रिकेटेड प्रकार) स्थापित करते समय, चार ऑयल प्लग में से एक को सीधे नीचे की स्थिति में रखें। यह सफाई के लिए ग्रीस की आसान निकासी की अनुमति देगा।
8. जब शाफ्ट घूम रहा हो, तो टॉर्क आर्म का सिरा रोटेशन की दिशा में कुछ हद तक घूमेगा। टॉर्क आर्म के सिरे को केवल रोटेशन की दिशा में सपोर्ट करें, लेकिन इसे कुछ हद तक स्वतंत्र रूप से घूमने की अनुमति अवश्य दें। यदि टॉर्क आर्म का सिरा सुरक्षित रूप से फिक्स किया गया है (इंस्टॉलेशन डायग्राम देखें), तो क्लच के अंदर का हिस्सा मुड़ जाएगा, और इससे घटकों को नुकसान हो सकता है।
9. BS30 से BS200 मॉडल के लिए, एक तरफ एक टॉर्क आर्म पर्याप्त है, लेकिन 220 से BS450 मॉडल के लिए, दो टॉर्क आर्म का उपयोग करें, एक प्रत्येक तरफ। टॉर्क आर्म को समान रूप से स्थापित करें ताकि बल क्लच के केंद्र से होकर गुजरे।
10. BS कैम क्लच के लिए टॉर्क आर्म मानकीकृत हैं।
