| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | MZEU12 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD60-USD80 PER PIECE |
| पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| प्रोडक्ट का नाम: | कैम क्लच असर MZEU12 | असर समर्थित: | हां |
|---|---|---|---|
| सामग्री: | असर स्टील GCr15 | आकार: | 12*62*42mm |
| टोक़ क्षमता: | 60Nm | गारंटी: | 1 वर्ष |
| पैकेट: | कार्टन बॉक्स / लकड़ी का बक्सा | ओईएम: | स्वीकार करना |
| हाई लाइट: | MZEU बैकस्टॉप क्लच,स्प्रैग बैकस्टॉप क्लच,MZEU कैम क्लच असर |
||

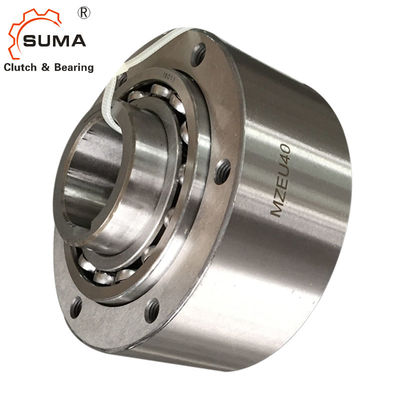

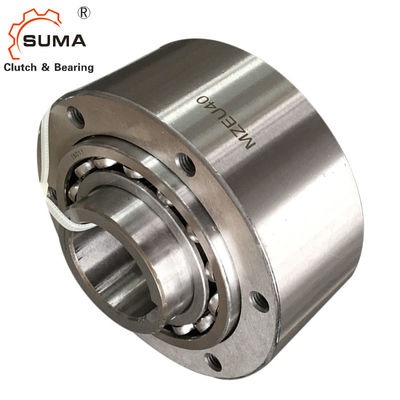

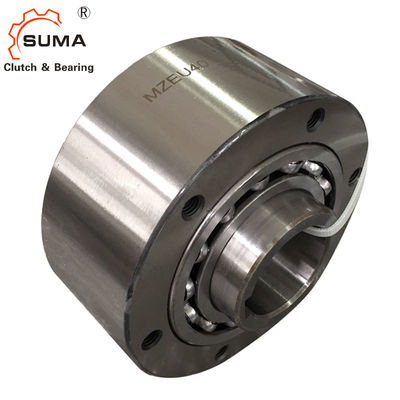

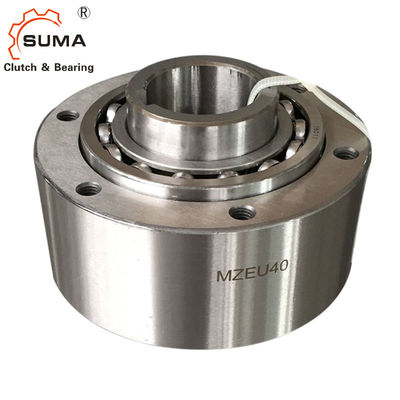

MZEU12 स्टील GCr15 वन वे स्प्रैग 60 एनएम कैम बैकस्टॉप क्लच
1. मॉडल संख्या MZEU12 से MZEU80 पूर्व-ग्रीस किए गए हैं और किसी स्नेहन की आवश्यकता नहीं है।
परिचालन तापमान सीमा -40C से +40C है।
मॉडल संख्या MZEU90 से MZEU150 तक तेल स्नेहन की आवश्यकता होती है।
2. मॉडल संख्या MZEU12 से MZEU80 sprockets और अन्य टोक़ संचारण कारकों का उपयोग मानक निकला हुआ किनारा के साथ किया जा सकता है।
3. हम अनुशंसा करते हैं कि h7 की शाफ्ट सहिष्णुता, और ISO R773 (DIN 6885.1) की-वे मानक है।
4. हम स्प्रोकेट और अन्य भागों के लिए E H7 की सहनशीलता की सलाह देते हैं।
5. बाहरी दौड़ के दोनों सिरों की सतह और निकला हुआ किनारा, स्प्रोकेट और अन्य भागों की संपर्क सतहों को साफ करें।
आयाम और क्षमता
आदर्श |
टॉर्कः क्षमता |
मैक्स।घोषणाओं |
खींचें टॉर्कः |
जनम का आकार |
कीवे |
ए |
बी |
सी |
डी |
इ |
एफ |
जी |
एचजे |
क |
ली |
वज़न |
|
| एनएम | आर/मिनट | आर/मिनट | एनएम | एच7 | आंतरिक प्रतिस्पर्धा | h7 | पीसीडी | सी | (किलोग्राम) | ||||||||
| MZEU12 (के) | 60 | 2000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU15 (के) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - एम5 | 8 | 0.8 | 0.8 |
| MZEU20 (के) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - एम5 | 8 | 0.8 | 1.2 |
| MZEU25 (के) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - एम6 | 10 | 0.8 | 1.8 |
| MZEU30 (के) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU35 (के) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU40 (के) | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU45 (के) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - एम8 | 14 | 1.3 | 6.2 |
| MZEU50 (के) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - एम8 | 14 | 1.3 | 8.2 |
| MZEU55 (के) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - एम 10 | 16 | 1.5 | 9.5 |
| MZEU60 (के) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - एम 10 | 16 | 1.5 | 12.3 |
| MZEU70 (कश्मीर) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - एम 10 | 16 | 1.8 | 18.1 |
| MZEU80 (कश्मीर) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - एम 10 | 16 | 1.8 | 23.1 |
| MZEU90 (के) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - एम12 | 20 | 2.0 | 28.1 |
| MZEU100 (के) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - एम16 | 24 | 2.0 | 46.3 |
| MZEU130 (के) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - एम16 | 24 | 2.5 | 70.2 |
| MZEU150 (के) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - एम20 | 32 | 2.5 | 146.3 |
बढ़ते और युग्मन
6. मॉडल नं. के लिएMZEU90 से MZEU150, दोनों सिरों पर बाहरी दौड़ की सतह पर सील चिपकने वाला लागू करें।
7. रोटेशन की दिशा की जाँच करें।
8. क्लच में मानक फ्लैंगेस, स्प्रोकेट और अन्य उपकरण स्थापित करते समय उन्हें बीयरिंग के चारों ओर फिट करें और बोल्ट को बाहरी दौड़ के दोनों सिरों में पेंच करें।
9. निकला हुआ किनारा और स्प्रोकेट दोनों को विपरीत दिशा में स्थापित करके, रोटेशन की दिशा को बदला जा सकता है।
10. शाफ्ट पर क्लच लगाते समय, आंतरिक दौड़ पर दबाव डालें लेकिन बाहरी दौड़ पर कभी नहीं।
11. उच्च गति अनुक्रमण अनुप्रयोगों (50 c/m से अधिक) के लिए एक मजबूत स्प्रिंग प्रकार की सिफारिश की जाती है।
12. मॉडल संख्या विवरण:
MZEU K
कोई निशान नहीं: बाहरी दौड़ पर कोई कुंजी मार्ग नहीं।
के: बाहरी दौड़ पर कीवे।
