| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | एमडीईयू15 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD80-USD120 PER PIECE |
| पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| प्रोडक्ट का नाम: | कैम क्लच असर MDEU15 | असर समर्थित: | हां |
|---|---|---|---|
| सामग्री: | असर स्टील GCr15 | आकार: | 15*55*39mm |
| टोक़ क्षमता: | 70Nm | गारंटी: | 1 वर्ष |
| पैकेट: | कार्टन बॉक्स / लकड़ी का बक्सा | ओईएम: | स्वीकार करना |
| हाई लाइट: | MDEU स्प्रैग असर,सिंगल वे स्प्रैग बेयरिंग,H7 टॉलरेंस वन वे स्प्रैग क्लच |
||

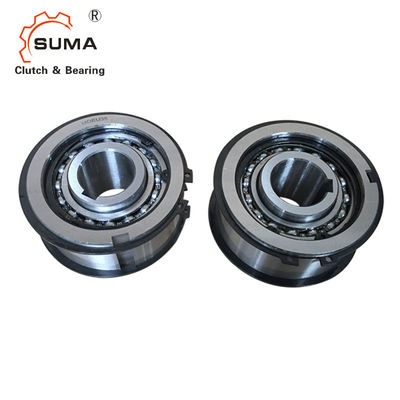

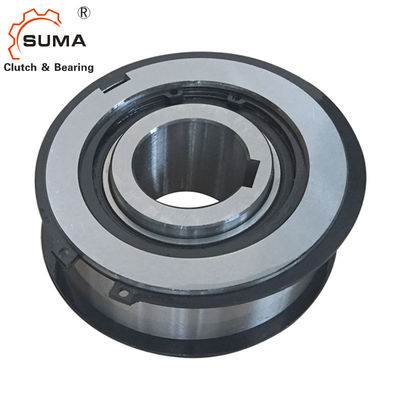

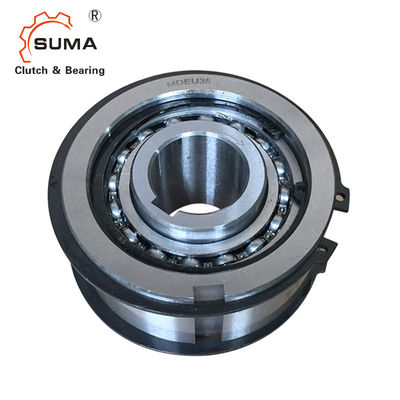

MDEU GCr15 सिंगल वे H7 टॉलरेंस कैम स्प्रैग असर
स्थापना और उपयोग
1. चरखी, स्प्रोकेट आदि के छिद्रों में H6 या H7 की सहनशीलता होनी चाहिए।
2. कैम और रोलर की संरचना के कारण रोलर प्रकार के असर में निर्मित।
3. शाफ्ट पर कैम क्लच लगाते समय क्लच इनर रेस को हल्का सा दबाएं।
4. कैम क्लच पर कभी भी थ्रस्ट लोड न लगाएं।अन्य उपकरण
कैम क्लच पर लगाए गए थ्रस्ट लोड को उठाने के लिए प्रदान किया जाना चाहिए।
5. कैम क्लच पर लगाए गए बड़े रेडियल भार जैसे चरखी के साथ स्थापित करने के मामले में, एक और असर तैयार किया जाना चाहिए ताकि भार के बिंदु को असर पर लटकाया जा सके।
6. कुंजी ISO R773 (DIN 6885.1) के अनुसार होनी चाहिए।ध्यान दें कि बाहरी दौड़ के की-वे आयाम, ISO R773 (DIN 6885.1) में उल्लिखित कीवे आयामों के अनुरूप नहीं हैं।
आयाम और क्षमता
आदर्श |
टॉर्कः क्षमता (एन@एम) |
मैक्स। घोषणाओं (आर/मिनट) आंतरिक प्रतिस्पर्धा |
मैक्स। इंडेक्सिंग (चक्र/मिनट) |
मैक्स रेडियल लोड कब घोषणाओं (एन) |
पकाऊ आकार (एच 7) |
आंतरिक प्रतिस्पर्धा कीवे |
ए |
बी (एच 7) |
सी |
डी |
इ |
एफ |
जी |
एच |
मैं |
बाहरी जाति कीवे |
वज़न ( किलोग्राम ) |
| एमडीईयू15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
| एमडीईयू20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| एमडीईयू25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
| एमडीईयू30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| एमडीईयू35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| एमडीईयू40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| एमडीईयू45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| एमडीईयू50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| एमडीईयू55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| एमडीईयू60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| एमडीईयू70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| एमडीईयू80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
बढ़ते और युग्मन
चित्रों
