| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | AL12 ALP12 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD50-USD130 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 7-10 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | कैम क्लच असर AL12 ALP12 | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| इकाई वजन: | 0.5 किलोग्राम | आकार: | 12*62*42mm |
| गारंटी: | 1 वर्ष | ओवररनिंग गति: | 7200rpm |
| ओईएम: | स्वीकार करना | प्रसव के समय: | कार्टन का डिब्बा |
| हाई लाइट: | 0.5KG कैम क्लच असर,ALP12 कैम क्लच असर,ALP 12 बैकस्टॉप कैम क्लच |
||

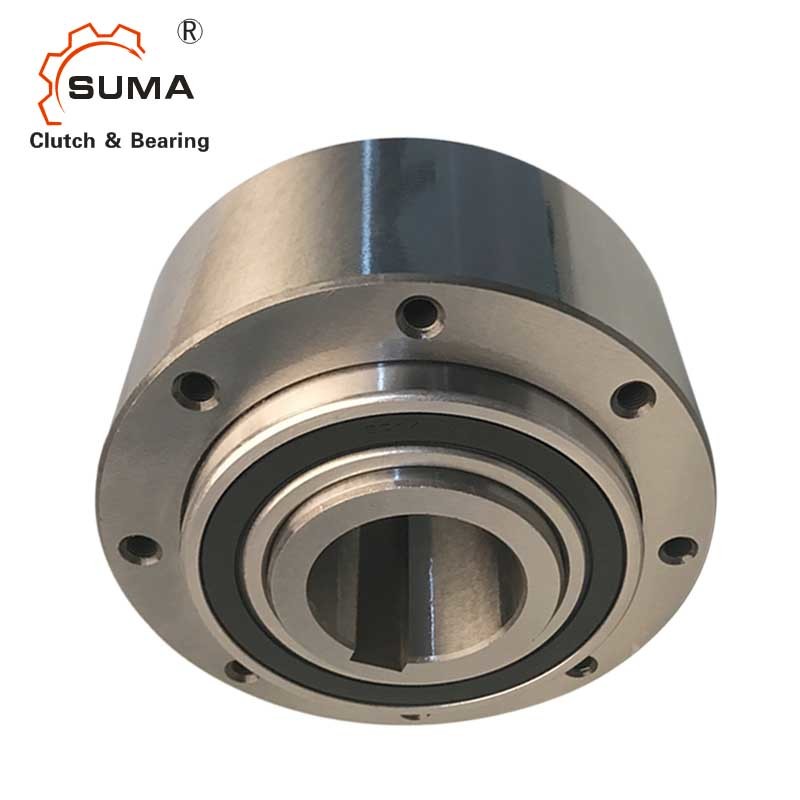

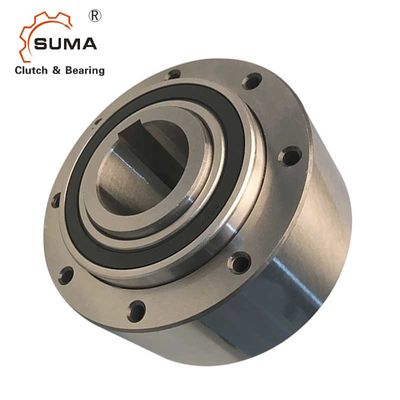

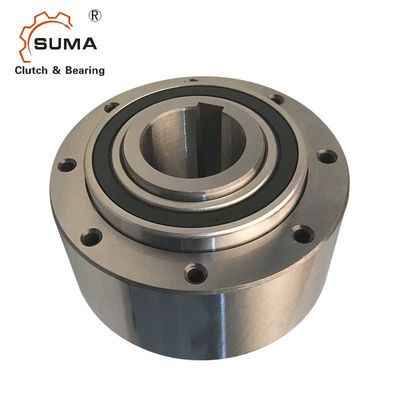

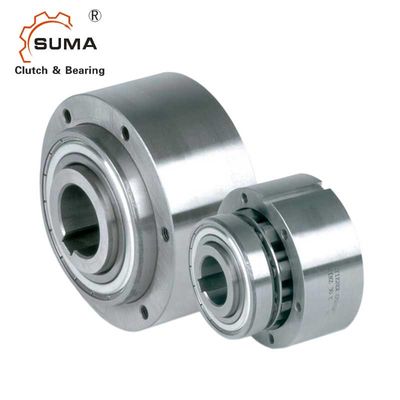

AL12 ALP12 रोलर 0.5KG फ्रीव्हील कैम क्लच असर
विशेषताएँ
प्रकार AL, ALP रोलर प्रकार के फ्रीव्हील हैं।ये इकाइयां मॉड्यूलर सिस्टम का हिस्सा हैं।वे दो 160.. श्रृंखला बीयरिंगों का उपयोग करके समर्थित असर कर रहे हैं, और तेल स्नेहन की आवश्यकता होती है।इन इकाइयों का उपयोग तेल स्नेहन और सीलिंग प्रदान करने वाले डिजाइनों में किया जा सकता है, जैसा कि उदाहरण के तौर पर ऊपर की तरफ दिखाया गया है।
बीयरिंगों को अक्षीय रूप से जोर नहीं दिया जाना चाहिए।आम तौर पर, प्रकार एएल, एएलपी का उपयोग मानक कवर के साथ किया जाता है जो टोक़ संचारित करने के लिए डिज़ाइन किए जाते हैं, और तेल स्नेहन और सीलिंग प्रदान करते हैं।आमतौर पर इन कवरों का उपयोग निम्नलिखित पृष्ठों पर दिखाए गए संयोजनों के अनुसार जोड़े में किया जाता है।
AL मॉडल की बाहरी दौड़ H7 सहिष्णुता से ऊब चुके किसी भी घटक को प्राप्त करने और केंद्रित करने के लिए सरल है।इस मामले में टोक़ को बोल्ट द्वारा कवर प्लेट के माध्यम से प्रेषित किया जाता है।
प्रकार एएल, एएलपी समान हैं सिवाय उस प्रकार के एएलपी के पास टोक़ संचारित करने के लिए बाहरी व्यास पर एक कीवे है।
बाहरी दौड़ और कवर प्लेटों के बीच रखी जाने वाली प्रत्येक इकाई के साथ दो पेपर सील दिए जाते हैं।
आयाम और क्षमता
| प्रकार | आकार | ओवररनिंग गति | संख्या | वज़न | टोक़ खींचें | |||||||
| अली ऊंचे पहाड़ |
डीएच7 | निमैक्स 2) | Namax3) | ध7 | डी2 | जेड | एल 1 | एल4) | बी | t1 | टी.आर. | |
| [मिमी] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| एएलएम | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 | |
टिप्पणियाँ
1) टी अधिकतम = 2 बार;टी केएन
»चयन पृष्ठ 10 से 13 तक देखें
2) आंतरिक दौड़ खत्म हो गई है, होंठ मुहरों के बिना मूल्य
3) बाहरी दौड़ ओवररन
दीन 6885.1 . का मुख्य मार्ग
4) आयाम एल में 50 प्रत्येक के आकार तक शामिल हैं
0.25 मिमी मोटी पेपर सील दोनों चेहरों पर स्थित होनी चाहिए
»बढ़ते और रखरखाव के निर्देशों का संदर्भ लें
पेज 16 से 19
