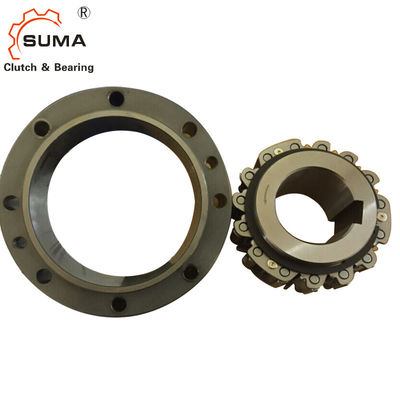

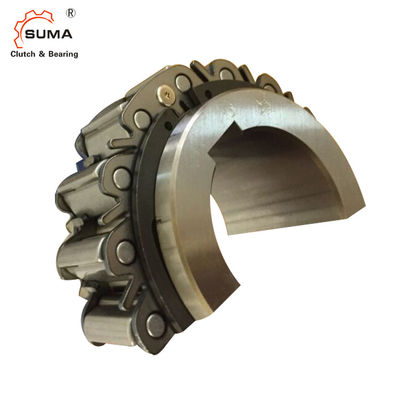

BR20 वन वे 35MM H6 H7 1.3KG ओवररनिंग कैम क्लच असर
1. हम कैम क्लच इंस्टॉलेशन के लिए h6 या h7 के शाफ्ट टॉलरेंस का उपयोग करने की सलाह देते हैं।
2. ISO R773 (DIN 6885.1) समानांतर कुंजी का उपयोग करें सुनिश्चित करें कि कुंजी की-वे में नहीं चलती है।एक ढीली चाबी कैम क्लच को नुकसान पहुंचाएगी।
3. एक शाफ्ट पर कैम क्लच स्थापित करते समय, कृपया नीचे दी गई प्रक्रिया का पालन करें।क्लच पर कभी भी स्टील के हथौड़े से प्रहार न करें या अनावश्यक इम्पैक्ट लोड न लगाएं।
1) रोटेशन की कैम क्लच दिशा सत्यापित करें।आंतरिक दौड़ पर तीर मुक्त चलने (कैम डिसेन्जेड) दिशा को दर्शाता है।सुनिश्चित करें कि कैम एंगेजमेंट की दिशा इच्छित एप्लिकेशन से मेल खाती है।
2) दौड़ की परिधि के चारों ओर घूमते हुए एक नरम हथौड़े के साथ आंतरिक दौड़ को हल्के से टैप करें ताकि कैम क्लच शाफ्ट के अंत में धीरे-धीरे और समान रूप से चले।सुनिश्चित करें कि बाहरी दौड़ बेदखल न हो जाए।
3) आंतरिक दौड़ के ऊपर एक अंत प्लेट रखें और कैम क्लच को शाफ्ट पर खींचने के लिए बढ़ते बोल्ट का उपयोग करें जैसा कि दाईं ओर आरेख में दिखाया गया है।
4) अंत की प्लेट को सुरक्षित रूप से कस लें।
आयाम और क्षमता
मॉडल BR20 से BR240
बैकस्टॉप और ओवररनिंग अनुप्रयोगों के लिए
आदर्श | जनम का आकार | ए | बी | सी (एच 7) |
डी (एच 7) |
इ | एफ | बढ़ते छेद | पुलऑफ होल्स |
एच मिनट |
मैं | जे | क | ली |
एम मैक्स |
|||
दीया। (एच 7) |
कीवे |
नाला हे |
पीसीडी | नहीं-दीया। | संख्या-आकार | |||||||||||||
जी | क्यूआर | अनुसूचित जनजाति | ||||||||||||||||
बीआर 20 | 20 | 6x2.8 | 0.5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | 6- 6.6 | 2-एम 6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
बीआर 25 | 25 | 8x3.3 | 0.5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | 6- 6.6 | 2-एम 6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
बीआर 30 | 30 | 8x3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | 6- 6.6 | 2-एम 6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
बीआर 35 | 35 | 10x3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8- 6.6 | 2-एम 6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
बीआर 40 | 40 | 12x3.3 | 1.0 | 35 | 35 | 125 | 90 | 64.7 | 64.7 | 108 | 8- 9.0 | 2-एम 8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
बीआर 45 | 45 | 14x3.8 | 1.0 | 35 | 35 | 130 | 95 | 69.7 | 69.7 | 112 | 8- 9.0 | 2-एम 8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
बीआर 50 | 50 | 14x3.8 | 1.0 | 40 | 40 | 150 | 110 | 84.7 | 84.7 | 132 | 8- 9.0 | 2-एम 8 | 103 | 0 | 0 | 7.5 | 7.5 | 6.5 |
बीआर 60 | 60 | 18x4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-एम 10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
बीआर 70 | 70 | 20x4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-एम 10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
बीआर 80 | 80 | 22x5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-एम 10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
बीआर 90 | 90 | 25 x5.4 | 1.5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-एम12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
बीआर100 | 100 | 28x6.4 | 1.5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-एम16 | 180 | 5 | 5 | 13.7 | 13.7 | 12.0 |
बीआर130 | 130 | 32 x7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-एम16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 |
बीआर150 | 150 | 36x8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-एम16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 |
BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-एम16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 |
BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-एम16 | 300 | 5 | 20 | 12.5 | 8.9 | 7.5 |
बीआर220 | 220 | 50x11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-एम16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 |
बीआर240 | 240 | 56x12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-एम16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 |
आदर्श | नाला | यू | तेल प्लग स्थिति/दीया। | वज़न (किलोग्राम) |
जड़त्वीय क्षण जीडी2 (किग्रा) |
|||
एन | पी | वी | वू | एक्स एंड टाइम्स; पीटी-वाई | ||||
बीआर 20 | 1.5 | 1.5 | 30.0 | 17.5 | & घटा; | 4 बार;पीटी-1/16 | 1.3 | 2.25 और बार;10-4 |
बीआर 25 | 1.5 | 1.5 | 30.0 | 17.5 | & घटा; | 4 बार;पीटी-1/16 | 1.4 | 3.28 और बार;10-4 |
बीआर 30 | 1.5 | 1.5 | 30.0 | 17.5 | & घटा; | 4 बार;पीटी-1/16 | 1.5 | 4.44 और बार;10-4 |
बीआर 35 | 1.5 | 1.5 | 22.5 | 17.5 | & घटा; | 4 बार;पीटी-1/8 | 1.9 | 5.65 और बार;10-4 |
बीआर 40 | 1.5 | 1.5 | 22.5 | 17.5 | & घटा; | 4 बार;पीटी-1/8 | 2.4 | 1.01 बार;10-3 |
बीआर 45 | 1.5 | 1.5 | 22.5 | 17.5 | & घटा; | 4 बार;पीटी-1/8 | 2.6 | 1.22 और बार;10-3 |
बीआर 50 | 2.5 | 2.0 | 22.5 | 20 | & घटा; | 4 बार;पीटी-1/8 | 4.1 | 2.64 और बार;10-3 |
बीआर 60 | 3.5 | 2.0 | 22.5 | 25 | & घटा; | 4 बार;पीटी-1/8 | 7.3 | 3.73 और बार;10-3 |
बीआर 70 | 3.5 | 2.0 | 15.0 | 25 | & घटा; | 4 बार;पीटी-1/8 | 8.1 | 6.65 और बार;10-3 |
बीआर 80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4 बार;पीटी-1/8 | 12.0 | 1.77 और बार;10-2 |
बीआर 90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4 बार;पीटी-1/8 | 16.0 | 3.16 और बार;10-2 |
बीआर100 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4 बार;पीटी-1/4 | 23.0 | 6.31 और बार;10-2 |
बीआर130 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4 बार;पीटी-1/4 | 31.0 | 0.109 |
बीआर150 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4 बार;पीटी-1/4 | 58.0 | 0.365 |
BR180 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4 बार;पीटी-1/4 | 60.0 | 0.435 |
BR190 | 4.5 | 3.0 | 11.25 | 20 | 40 | 4 बार;पीटी-1/4 | 65.0 | 0.563 |
बीआर220 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4 बार;पीटी-1/4 | 76.0 | 0.789 |
बीआर240 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4 बार;पीटी-1/4 | 84.0 | 1.05 |
टिप्पणियाँ:
1. पैकेज प्रकार कैम क्लच सभी ऑर्डर करने के लिए बनाए गए हैं।ऑर्डर करने के लिए, कृपया आयाम आरेख देखें।कृपया हमें सूचित करें कि क्या कैम क्लच का उपयोग ऊर्ध्वाधर अनुप्रयोग में किया जाना है, और यदि ऑपरेटिंग वातावरण का तापमान –5°C से कम या +40°C से अधिक होगा।
2. ऐसे मामले हैं जब पैकेज प्रकार कैम क्लच क्षैतिज रूप से स्थापित होने पर आंतरिक दौड़ की मुफ्त चलने वाली रोटेशन गति सीमित होगी,
3. यदि आपका एप्लिकेशन क्लच एंगेजमेंट स्पीड या इनर रेस फ्री रनिंग स्पीड के लिए कॉल करता है जो इस कैटलॉग में सूचीबद्ध नहीं है, तो कृपया TSUBAKI से संपर्क करें।
क्षमता (खुले प्रकार)
ModelTorque क्षमता (N·m) इनर रेस ओवररनिंग स्पीडमैक्स।सगाई (आर / मिनट) न्यूनतम। (आर / मिनट) अधिकतम।बीआर 000180BR10014,2104602,700180BR13020,3844202,400180BR15033,9083701,300160BR18033,9083703,500160BR19041,1603403,000140BR22051,0583303,000140BR24062,0343103,000130
आयाम (पैकेज प्रकार)
आदर्श | बोर आकार (H7) | कीवे | ए | बी | सी (एच 7) | डी | पीसीडीई | एफजी | वजन (किग्रा) |
बीआर 20पी | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-एम 6 और बार;12 | 3.4 |
बीआर 25पी | 25 | 8X3.3 | 89 | 81 | 98 | 40 | 82 | 6-एम 6 और बार;12 | 3.8 |
बीआर 30पी | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-एम 6 और बार;12 | 4.3 |
बीआर 35पी | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-एम 6 और बार;12 | 5.1 |
बीआर 40पी | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-एम 8 और बार;16 | 7.5 |
बीआर 45पी | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-एम 8 और बार;16 | 7.9 |
बीआर 50पी | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-एम 8 और बार;16 | 10.9 |
बीआर 60पी | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-एम10 और बार;20 | 17.5 |
बीआर 70पी | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-एम10 और बार;20 | 19.5 |
बीआर 80पी | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-एम10 और बार;20 | 27 |
बीआर 90पी | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-एम12 और बार;24 | 35 |
बीआर100पी | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-एम16 और बार; 32 | 60 |
बीआर130पी | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-एम16 और बार; 32 | 80 |
बीआर150पी | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-एम16 और बार; 32 | 151 |
बीआर180पी | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-एम16 और बार; 32 | 169 |
BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-एम16 और बार; 32 | 193 |
BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-एम16 और बार; 32 | 220 |
BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-एम16 और बार; 32 | 267 |
टिप्पणी:ऊपर चित्र एक उदाहरण है।ऑर्डर करते समय एक प्रमाणित ड्राइंग का अनुरोध करें, क्योंकि विनिर्देश प्रत्येक मॉडल के साथ भिन्न होते हैं।
क्षमता (पैकेज प्रकार)
ModelTorque क्षमता (N·m) इनर रेस ओवररनिंग स्पीडमैक्स।सगाई (आर / मिनट) न्यूनतम। (आर / मिनट) अधिकतम।(आर/मिनट)बीआर 20P3068803,600350BR 25P3848803,600350BR 30P6078803,600350BR 35P6867803,600300BR 40P9807203,600300BR 45P1,0786703,600280BR 50P1,7156103,600240BR 60P3,4794903,600200BR 70P4,7354803,60017BR 80P6,5 000180BR100P14,2104602,500180BR130P20,3844202,200180BR150P33,9083701,300160BR180P33,9083701,800160BR190P41,1603401,800140BR220P51,0583301,800140BR240P62,0343101,800130
■ बीआर सीरीज ओपन टाइप कैम क्लच का उपयोग करना
जबकि कैम क्लच को उपयोगकर्ता द्वारा अलग किया जा सकता है, पुन: संयोजन मुश्किल साबित हो सकता है।हम अनुशंसा करते हैं कि आप
कैम क्लच को डिलीवर के रूप में स्थापित करें।
बढ़ते और युग्मन
स्थापना और उपयोग
4. यदि आप पहले बाहरी दौड़ स्थापित कर रहे हैं, तो फिट की शुद्धता की जांच करें।बाहरी रेस माउंटिंग के लिए सहनशीलता को दाईं ओर की तालिकाओं में दिखाया गया है।सत्यापित करें कि सही सहिष्णुता प्राप्त की जा सकती है।आउट ऑफ स्पेक इंस्टॉलेशन कैम क्लच को नुकसान पहुंचा सकता है।
5. कैम क्लच को लुब्रिकेट करने के लिए, आंतरिक दौड़ की बाहरी परिधि पर स्नेहक लागू करें (स्थापना आरेख देखें)।अधिक चिकनाई से बचें, क्योंकि इससे कैम क्लच अत्यधिक गर्मी उत्पन्न करेगा।
6. रिडक्शन गियरबॉक्स में कैम क्लच का उपयोग करते समय, सुनिश्चित करें कि गियरबॉक्स से तेल कैम क्लच में प्रवेश नहीं कर सकता है।यदि कैम क्लच गियर ऑयल के संपर्क में आता है जिसमें चिपचिपाहट बढ़ाने वाले एडिटिव्स होते हैं तो सेवा जीवन को काफी छोटा किया जा सकता है।स्नेहन दिशानिर्देशों के लिए पृष्ठ 80 देखें।
7. बाहरी दौड़ के ऊपर एक कवर या सील समर्थन स्थापित करते समय, 10.9 या अधिक की तन्यता रेटिंग वाले बोल्ट का उपयोग करें।रिसाव को रोकने के लिए संभोग सेवाओं के बीच सीलिंग एजेंट या पैकिंग सामग्री का उपयोग करें।
बीआर श्रृंखला पैकेज प्रकार कैम क्लच का उपयोग करना
पिछले प्रकारों के समान, पैकेज प्रकार कैम क्लच को बॉल बेयरिंग कैसेट में डिज़ाइन किया गया है जो बनाता है
एक टोक़ हाथ और/या युग्मन तेजी से और आसान के साथ स्थापना।पैकेज प्रकार कैम क्लच ग्रीस लुब्रिकेटेड है।
स्थापना और उपयोग
1. हम कैम क्लच इंस्टॉलेशन के लिए h6 या h7 के शाफ्ट टॉलरेंस का उपयोग करने की सलाह देते हैं।
2. ISO R773 (DIN 6885.1) समानांतर कुंजी का उपयोग करें।सुनिश्चित करें कि कुंजी की-वे में नहीं चलती है।एक ढीली चाबी कैम क्लच को नुकसान पहुंचाएगी।
3. एक शाफ्ट पर कैम क्लच स्थापित करते समय, कृपया नीचे दी गई प्रक्रिया का पालन करें।क्लच को कभी भी स्टील के हथौड़े से न मारें या अनावश्यक इम्पैक्ट लोड न लगाएं।
1) रोटेशन की कैम क्लच दिशा सत्यापित करें।आंतरिक दौड़ पर तीर मुक्त चलने (कैम डिसेन्जेड) दिशा को दर्शाता है।सुनिश्चित करें कि कैम एंगेजमेंट की दिशा इच्छित एप्लिकेशन से मेल खाती है।
2) दौड़ की परिधि के चारों ओर घूमते हुए एक नरम हथौड़े के साथ आंतरिक दौड़ को हल्के से टैप करें ताकि कैम क्लच शाफ्ट के अंत में धीरे-धीरे और समान रूप से चले।सुनिश्चित करें कि बाहरी दौड़ बेदखल न हो जाए।
3) आंतरिक दौड़ के ऊपर एक अंत प्लेट रखें और कैम क्लच को शाफ्ट पर खींचने के लिए बढ़ते बोल्ट का उपयोग करें जैसा कि दाईं ओर आरेख में दिखाया गया है।
4) यह सुनिश्चित करने के लिए अंत प्लेट को सुरक्षित रूप से कस लें कि कैम क्लच शाफ्ट पर नहीं चल सकता है।
4. यदि आप टॉर्क आर्म का उपयोग कर रहे हैं, तो सुनिश्चित करें कि टॉर्क आर्म को माउंट करने के लिए उपयोग किए जाने वाले बोल्ट में 10.9 या उससे अधिक की तन्यता ताकत है, और उन्हें सुरक्षित रूप से कस लें।
5. टॉर्क आर्म और टॉर्क आर्म स्टॉपर के बीच 2mm का क्लीयरेंस सेट करें।यदि टॉर्क आर्म को मजबूती से माउंट किया गया है, तो यह कैम क्लच पर एक भार लागू करेगा जो अंततः इसे नुकसान पहुंचा सकता है।
6. एक उपयुक्त युग्मन स्थापित करें यदि एक मौका है कि शाफ्ट थर्मल विस्तार से बढ़ेगा जैसा कि कुछ निकास पंखे सहायक ड्राइव सिस्टम अनुप्रयोगों में सामने आया है।
7. यदि थ्रस्ट लोड का सामना करना पड़ता है, तो एक थ्रस्ट बेयरिंग स्थापित करें जो उन थ्रस्ट लोड को कैम क्लच में स्थानांतरित होने से रोकेगा।
8. कैम क्लच शिपमेंट से पहले ग्रीस के साथ पहले से पैक है और स्थापना और संचालन के लिए तैयार है।स्नेहन दिशानिर्देशों के लिए पृष्ठ 80 देखें।
