| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | एलडी04 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD50-USD100 PER PIECE |
| पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | कैम क्लच असर LD04 | असर समर्थित: | हां |
|---|---|---|---|
| सामग्री: | असर स्टील GCr15 | आकार: | 10*47*24mm |
| गारंटी: | 1 वर्ष | पैकेट: | कार्टन बॉक्स / लकड़ी का बक्सा |
| वज़न: | 0.25 किग्रा | ओईएम: | स्वीकार करना |
| हाई लाइट: | स्प्रेग कैम क्लच असर,एलडी04 कैम क्लच असर,एलडी04 फ्रीव्हील क्लच |
||

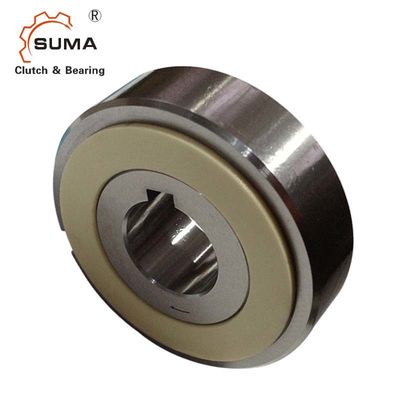

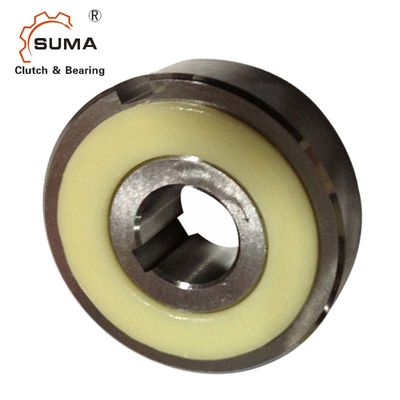

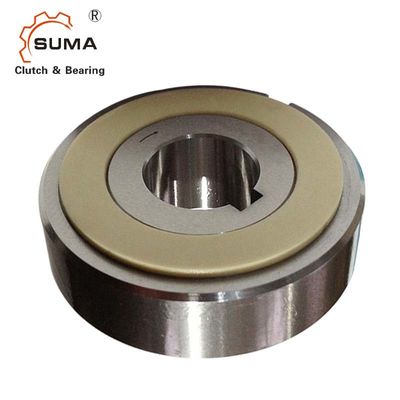

एलडी04विशेष तेलवन वे स्प्रैग कैम क्लच असर
आयाम और क्षमता
आदर्श |
टॉर्कः क्षमता (एनएम) |
खींचें टॉर्कः (एनएम) |
मैक्स। घोषणाओं (आर/मिनट) |
मिनट) |
मैक्स रेडियल लोड कब घोषणाओं (किग्रा) |
जनम का आकार |
ए |
बी |
सी |
डी |
इ |
बाहरी दौड़ कीवे |
वज़न ( किलोग्राम ) |
|
| आंतरिक प्रतिस्पर्धा | दीया। (एच 7) |
चाबी मार्ग |
||||||||||||
| एलडी04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| एलडी05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
| एलडी06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
| एलडी07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
| एलडी08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
बढ़ते और युग्मन
स्थापना और उपयोग
1. एलडी सीरीज कैम क्लच विशेष ग्रीस के साथ प्रीलुब्रिकेटेड है और उपयोग के लिए तैयार है।
कोई अतिरिक्त स्नेहक की आवश्यकता नहीं है।
2. शाफ्ट पर क्लच स्थापित करते समय, क्लच को रोकने के लिए क्लच की आंतरिक दौड़ को नरम हथौड़े से थोड़ा दबाएं
बाहरी दौड़ भीतर की दौड़ से दूर खिसकती जा रही है।
3. प्लेट लगाना सुनिश्चित करें।यह बाहरी दौड़ को आंतरिक दौड़ से दूर जाने से रोकता है।अनुशंसित देखें
प्लेट के आयाम दाईं ओर सूचीबद्ध हैं।
4. लुब्रिकेशन के लिए प्लेट और थ्रस्ट मेटल को ग्रीस से ढक दें।
5. क्लच पर कभी भी थ्रस्ट लोड न लगाएं।क्लच पर लगाए गए थ्रस्ट लोड को उठाने के लिए अन्य उपकरण उपलब्ध कराए जाने चाहिए।
6. कुंजी JIS B1301-1959 के अनुसार होनी चाहिए।
7. चरखी, स्प्रोकेट आदि के छिद्रों में H6 या H7 की सहनशीलता होनी चाहिए।
