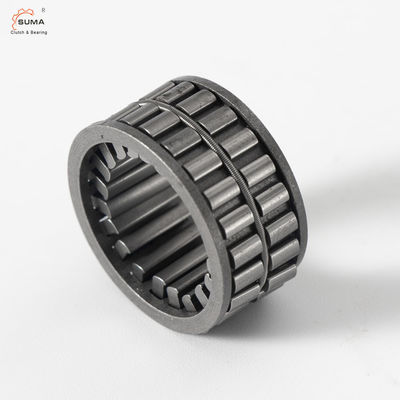

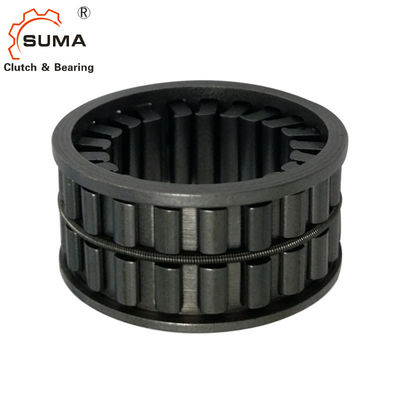

FE453Z FE455Z FE458Z प्रेसिजन फ्रीव्हील वन वे
हेलीकाप्टर के लिए स्प्रेग क्लच असर
विशेषताएँ

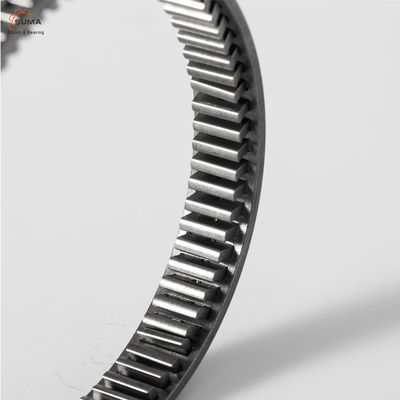

स्प्रैग समान रूप से सम्मिलित तत्व पिंजरे की परिधि के आसपास स्थित हैं।सम्मिलित तत्व पिंजरा आंतरिक या बाहरी दौड़ के संपर्क में नहीं आता है;यह किसी भी एप्लिकेशन के तहत बिल्कुल लोडफ्री रहता है।
आयाम और क्षमता
ड्राइंग किंवदंती:
डी = आंतरिक व्यास डी = बाहरी व्यास डब्ल्यू = चौड़ाई टी = टोक़ एन = रोटेशन गति
पद |
डी [मिमी] |
डी [मिमी] |
वू [मिमी] |
त्नोमो [एनएम] |
एनमैक्स [आरपीएम] |
वज़न [किलोग्राम] |
मद संख्या। |
एफई 412 जेड | 4 | 12 | 12 | 4 | 27,000 | 0.003 | 300393 |
एफई 416 जेड | 8 | 16 | 12 | 16 | 19,200 | 0.006 | 300400 |
एफई 420 जेड | 12 | 20 | 12 | 35 | 12,500 | 0.007 | 306041 |
एफई 422 जेड | 14 | 22 | 12 | 53 | 10,100 | 0.008 | 300405 |
एफई 423 जेड | 15 | 23 | 12 | 62 | 9,200 | 0.009 | 300411 |
एफई 425 जेड | 17 | 25 | 12 | 72 | 8,100 | 0.011 | 300415 |
एफई 427 जेड | 19 | 27 | 12 | 83 | 7,400 | 0.013 | 300422 |
एफई 428 जेड | 20 | 28 | 12 | 93 | 7,500 | 0.013 | 300430 |
एफई 430 जेड | 22 | 30 | 12 | 107 | 6,300 | 0.014 | 300435 |
एफई 432 जेड | 24 | 32 | 12 | 117 | 5,900 | 0.016 | 300439 |
एफई 433 जेड | 25 | 33 | 12 | 128 | 6,000 | 0.016 | 300445 |
एफई 435 जेड | 27 | 35 | 12 | 143 | 5,100 | 0.017 | 300448 |
एफई 437 जेड | 29 | 37 | 12 | 154 | 4,800 | 0.018 | 300455 |
एफई 438 जेड | 30 | 38 | 12 | 166 | 4,900 | 0.019 | 300460 |
एफई 442 जेड | 34 | 42 | 12 | 198 | 4,400 | 0.018 | 300463 |
एफई 443 जेड | 35 | 43 | 12 | 207 | 4,300 | 0.022 | 300469 |
एफई 448 जेड | 40 | 48 | 12 | 248 | 4,200 | 0.024 | 300478 |
एफई 453 जेड | 45 | 53 | 12 | 293 | 3,400 | 0.022 | 300482 |
एफई 455 जेड | 47 | 55 | 12 | 313 | 3,300 | 0.026 | 300487 |
एफई 458 जेड | 50 | 58 | 12 | 344 | 3,100 | 0.029 | 300489 |
एफई 459 जेड | 51 | 59 | 12 | 353 | 3,000 | 0.030 | 300494 |
एफई 463 जेड | 55 | 63 | 12 | 393 | 2,900 | 0.032 | 300497 |
एफई 468 जेड | 60 | 68 | 12 | 444 | 2,700 | 0.034 | 300501 |
एफई 470 जेड | 62 | 70 | 12 | 465 | 2,600 | 0.035 | 300505 |
एफई 473 जेड | 65 | 73 | 12 | 495 | 2,500 | 0.037 | 300508 |
एफई 478 जेड | 70 | 78 | 12 | 548 | 2,600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2,100 | 0.045 | 300514 |
एफई 508 जेड | 100 | 108 | 12 | 889 | 1,700 | 0.055 | 300519 |
एफई 528 जेड | 120 | 128 | 12 | 1,127 | 1,300 | 0.066 | 300522 |
एफई 648 जेड | 240 | 248 | 12 | 2,673 | 800 | 0.131 | 300524 |
पद |
डी [मिमी] |
डी [मिमी] |
वू [मिमी] |
त्नोमो [एनएम] |
एनमैक्स [आरपीएम] |
वज़न [किलोग्राम] |
मद संख्या। |
एफई 410 जेड2 | 2 | 10 | 7 | 0,6 | 52,600 | 0.001 | 300390 |
एफई 412 Z2 | 4 | 12 | 7 | 2,5 | 40,900 | 0.002 | 300394 |
एफई 413 जेड2 | 5 | 13 | 7 | 4 | 34,900 | 0.003 | 300395 |
एफई 414 जेड2 | 6 | 14 | 7 | 6 | 31,200 | 0.003 | 300396 |
एफई 416 जेड2 | 8 | 16 | 7 | 10 | 27,200 | 0.004 | 300399 |
एफई 418 जेड2 | 10 | 18 | 7 | 16 | 18,900 | 0.005 | 300401 |
एफई 422 Z2 | 14 | 22 | 7 | 30 | 13,200 | 0.006 | 300406 |
एफई 423 जेड2 | 15 | 23 | 7 | 40 | 13,200 | 0.006 | 300410 |
एफई 425 Z2 | 17 | 25 | 7 | 43 | 10,600 | 0.007 | 300416 |
एफई 428 जेड2 | 20 | 28 | 7 | 55 | 9,700 | 0.008 | 300431 |
एफई 433 जेड2 | 25 | 33 | 7 | 78 | 7,700 | o.oio | 300446 |
एफई 437 जेड2 | 29 | 37 | 7 | 97 | 6,100 | o.oii | 300457 |
एफई 438 Z2 | 30 | 38 | 7 | 105 | 6,400 | o.oii | 300461 |
एफई 442 जेड2 | 34 | 42 | 7 | 125 | 5,400 | 0.012 | 300465 |
एफई 443 जेड2 | 35 | 43 | 7 | 131 | 5,600 | 0.013 | 300472 |
एफई 448 जेड2 | 40 | 48 | 7 | 156 | 5,500 | 0.014 | 300477 |
एफई 453 Z2 | 45 | 53 | 7 | 185 | 4,400 | 0.016 | 300484 |
एफई 458 Z2 | 50 | 58 | 7 | 216 | 4,400 | 0.017 | 300490 |
एफई 463 जेड2 | 55 | 63 | 7 | 246 | 3,700 | 0.019 | 300498 |
एफई 468 Z2 | 60 | 68 | 7 | 277 | 3,500 | 0.020 | 300502 |
