| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | BB40 |

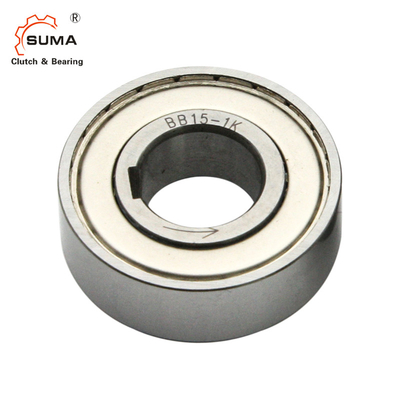

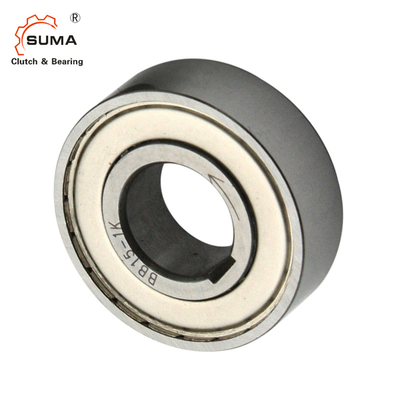

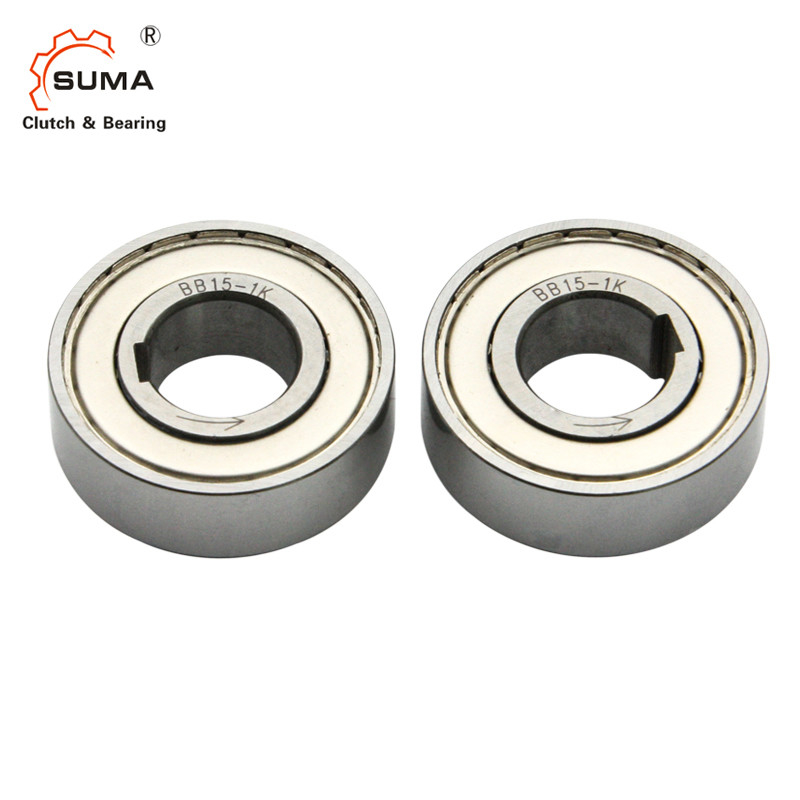

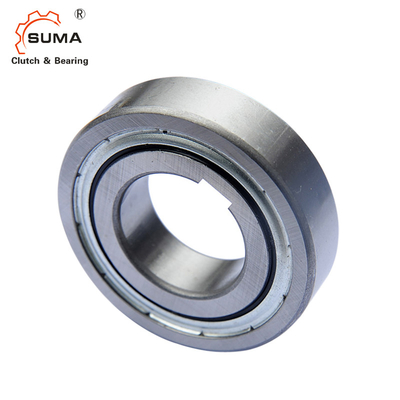

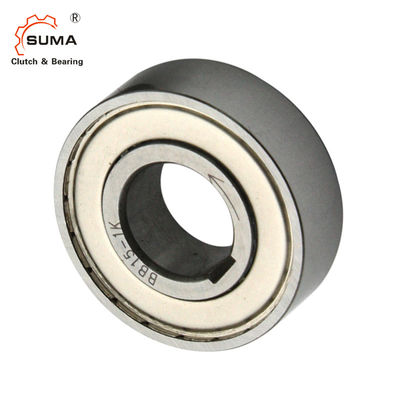

BB40 BB40-2GD एक तरफा असर कंकड़ प्रकार फ्रीव्हील बैकस्टॉप क्लच असर
विशेषता
1बीबी सीरीज कैम क्लच प्रेस फिट स्थापना के लिए डिज़ाइन किया गया है।
2. BB-1K-K और BB-2GD 1K-K श्रृंखला में आंतरिक दौड़ पर एक कुंजी द्वार है. कुंजी द्वार, आकार 25 को छोड़कर हैं
3, BB40-1K-K और BB40-2GD 1K-K DIN 6885 के अनुसार निर्मित होते हैं।

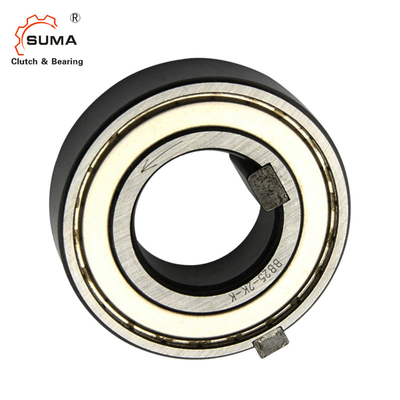

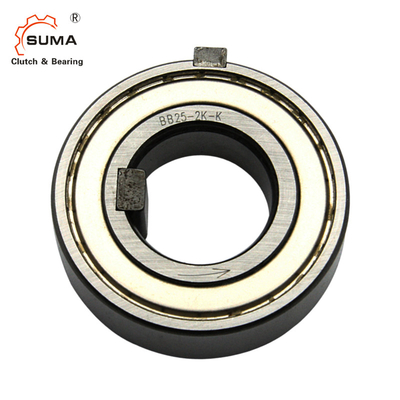

3बीबी-2के-के श्रृंखला में आंतरिक और बाहरी दोनों दौड़ पर एक कुंजी है।
'-के' का अर्थ है कैम क्लच के साथ शिप की गई चाबी।
4अधिकतम असर और क्लच प्रदर्शन प्राप्त करने के लिए शाफ्ट और आवास पर सही हस्तक्षेप आयामों को बनाए रखा जाना चाहिए।
5प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहिष्णुता के लिए तालिका देखें।
6. बीबी, बीबी-1के और बीबी-2के क्लच, लेयरिंग समर्थित और वसा के साथ वितरित धूल सील सुरक्षा है
0.25 मिमी और अधिक के कणों के खिलाफ, जबकि BB-2GD और BB-2GD-1K क्लच, मानक BB श्रृंखला की तुलना में 5 मिमी व्यापक, किसी भी धूल के खिलाफ प्रभावी सुरक्षा के लिए विशेष होंठ सील हैं।
7आंतरिक दौड़ पर तीर आंतरिक दौड़ की दिशा दिखाता है।
8क्लच को स्थापित करने के लिए, उचित व्यास के एक प्रेस उपकरण का उपयोग करें ताकि आंतरिक और बाहरी दौड़ के पूरे चेहरे पर समान दबाव लागू किया जा सके।
9क्लच पर हथौड़ा न मारें और न ही कोई अन्य प्रकार का झटका दें।
10सुनिश्चित करें कि आवास को क्लच की प्रेस फिटिंग स्थापना के लिए आवश्यक दबाव का सामना करने के लिए पर्याप्त ताकत है।
11परिचालन तापमान सीमाः ¥30°C से +100°C (इस सीमा से अधिक तापमान के लिए हमसे परामर्श करें) ।
तकनीकी डेटा
| पद | BB40 |
| सामग्री | GCr15 |
| बाहरी दिन। | 80 मिमी |
| बोर का आकार | 22 मिमी |
| टॉर्क क्षमता | 78 एनएम |
| मैक्स. ओवररनिंग (आंतरिक दौड़) | 1400 आर/मिनट |
| मैक्स. ओवररनिंग (बाहरी दौड़) | 2500 r/min |
| पोर्ट | शंघाई;निंगबो |
| वितरण का समय | 10-15 दिन |
आयाम और क्षमता
| ओडेल | मोर्टार क्षमता |
मैक्स. ओवररनिंग | ड्रैग टॉर्क (एन.एम.) | ए | बी | सी | D | r | वजन (एन) | बोझ उठाना | ||||||
| आंतरिक जाति | बाहरी जाति | बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी BB-2GD 1K-K |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी 1K-K |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी 1K-K |
बीबी बीबी-1के-के बीबी-2के-के |
बीबी-2जीडी BB-2GD 1K-K |
सीआर | कॉर | |||||
| N·m | r/min | r/min | एन | एन | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| बीबी17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
नोटः
आंतरिक रेस पर चिह्नित मॉडल संख्या केवल 1K और 2K दोनों के लिए है। (उदाहरणः BB25-1K और BB25-2K दोनों के लिए चिह्न BB25-K)
शाफ्ट और आवास के लिए सहिष्णुता
| मॉडल | शाफ्ट डाय. | हाउसिंग डाय. | |
| BB15 | BB15-2GD | 15+0.023+0012 | 35 ¢0.012 ¢0.028 |
| बीबी17 | BB17-2GD | 17+0.023+0012 | 40 ¢ 0.012 ¢ 0.028 |
| BB20 | BB20-2GD | 20+0.028+0015 | 47 ¢0.012 ¢0.028 |
| BB25 | BB25-2GD | 25+0.028+0015 | 52 ¢0.014 ¢0.033 |
| BB30 | BB30-2GD | 30+0.028+0015 | 62 ¢ 0.014 ¢ 0.033 |
| BB35 | BB35-2GD | 35+0.033+0017 | 72 ¢0.014 ¢0.033 |
| BB40 | BB40-2GD | 40+0.033+0017 | 80 ¢ 0.014 ¢ 0.033 |
| मॉडल | शाफ्ट डाय. | हाउसिंग डाय. | |
| BB15-1K-K | BB15-2GD 1K-K | 15 ¢0.008 ¢0.028 | 35 ¢0.012 ¢0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17 ¢0.008 ¢0.028 | 40 ¢ 0.012 ¢ 0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20°0.010°0.031 | 47 ¢0.012 ¢0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25 ¢0.010 ¢0.031 | 52 ¢0.014 ¢0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30°0.010°0.031 | 62 ¢ 0.014 ¢ 0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35 ¢0.012 ¢0.037 | 72 ¢0.014 ¢0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40 ¢ 0.012 ¢ 0.037 | 80 ¢ 0.014 ¢ 0.033 |
| मॉडल | शाफ्ट डाय. | हाउसिंग डाय. |
| BB15-2K-K | 15 ¢0.008 ¢0.028 | 35 ¢0.018 ¢0.002 |
| BB17-2K-K | 17 ¢0.008 ¢0.028 | 40 ¢ 0.018 ¢ 0.002 |
| BB20-2K-K | 20°0.010°0.031 | 47 ¢0.022 ¢0.003 |
| BB25-2K-K | 25 ¢0.010 ¢0.031 | 52 ¢0.022 ¢0.003 |
| BB30-2K-K | 30°0.010°0.031 | 62 ¢ 0.022 ¢ 0.003 |
| BB35-2K-K | 35 ¢0.012 ¢0.037 | 72 ¢0.025 ¢0.006 |
| BB40-2K-K | 40 ¢ 0.012 ¢ 0.037 | 80 ¢ 0.025 ¢ 0.006 |
चाबी और चाबी के आयाम
| मॉडल | b2js10 | t1 | t2 | b1js9 | t | आंतरिक दौड़ कुंजी b×h×लंबाई |
बाहरी जाति कुंजी b'× h' ×लंबाई |
|
| BB15-1K-K | बीबी15-2जीडी 1के-के | 5.0 | 1.9 | 1.2 |
