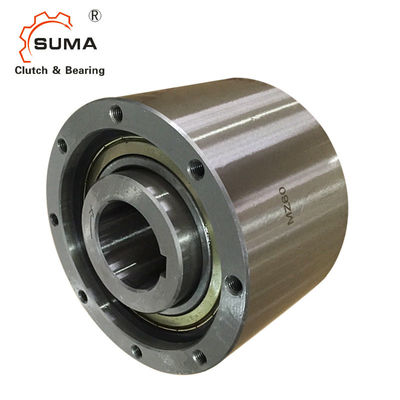

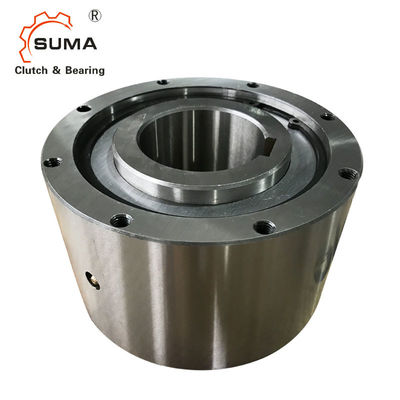

MZ60 बैकस्टॉप कैम क्लच
विशेषताएँ
टाइप एमजेड एक सीलबंद, स्प्रेग टाइप फ्रीव्हील है, जो दो 60..जेडजेड सीरीज ग्रीस लुब्रिकेटेड बियरिंग्स का उपयोग करके समर्थित है।इकाइयों को स्थापना के लिए तैयार स्नेहक ग्रीस वितरित किया जाता है।MZ इकाइयां बहुउद्देशीय के रूप में अभिप्रेत हैं, जिनका उपयोग विभिन्न अनुप्रयोगों में किया जाना है।एक विशिष्ट माउंटिंग व्यवस्था निम्न पृष्ठ पर दिखाई गई है।आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ के अंदर के व्यास को जुड़े भागों (स्प्रोकेट, चरखी, गियर, टॉर्क आर्म ...) के लिए बढ़ते रजिस्टर के रूप में इस्तेमाल किया जाना चाहिए।माउंटिंग स्पिगोट g6 टॉलरेंस के लिए होना चाहिए।
तकनीकी डेटा
वस्तु | एमजेड60 |
सामग्री | जीसीआर15 |
बोर दीया। | 60 मिमी |
बाहरी दीया। | 155 मिमी |
चौड़ाई | 102 मिमी |
टोक़ क्षमता | 2110 एनएम |
टोक़ खींचें | 0.98 एनएम |
वज़न | 10.2 किग्रा |
पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या अपनी आवश्यकताओं के रूप में |
आयाम और क्षमता
आदर्श |
टोक़ क्षमता (एनएम) |
ड्रैग टॉर्क (एनएम) |
मैक्स ओवररनिंग (आर/मिनट) |
अधिकतम अनुक्रमण (चक्र/नौ) |
पकाऊ आकार |
ए |
सी |
बी |
एफ |
(एम 6) |
जी |
पीसीडी डी |
एस |
एचएम संख्या टोंटी वाले छिद्र × आकार × पिच |
वज़न (किलोग्राम) |
||
आंतरिक प्रतिस्पर्धा | बाहरी जाति | दीया। (एच 7) |
चाबी मार्ग |
||||||||||||||
एमजेड15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-एम 5 × 0.8 | 1.4 |
एमजेड17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-एम 5 × 0.8 | 1.8 |
एमजेड20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-एम6×1.0 | 2.0 |
एमजेड30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8×1.25 |
3.7 |
एमजेड30-25 | 25 | 8×3.3 | |||||||||||||||
एमजेड30 | 30 | 10×3.3 | |||||||||||||||
एमजेड35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8×1.25 | 4.8 |
एमजेड45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-एम 8 × 1.25 |
6.2 |
एमजेड45 | 45 | 14×3.3 | |||||||||||||||
MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-एम 8 × 1.25 |
10.2 |
एमजेड60-55 | 55 | 16×4.3 | |||||||||||||||
एमजेड60 | 60 | 18×4.4 | |||||||||||||||
एमजेड70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-एम 8 × 1.25 |
13.2 |
एमजेड70 | 70 | 20×4.9 |
बढ़ते और युग्मन
चित्रों
