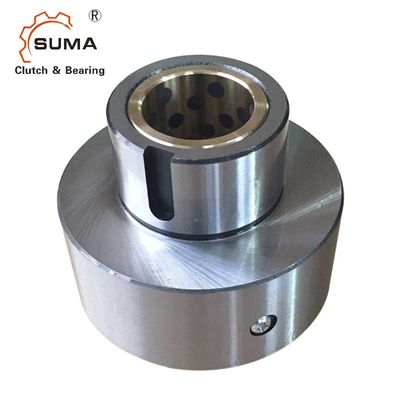

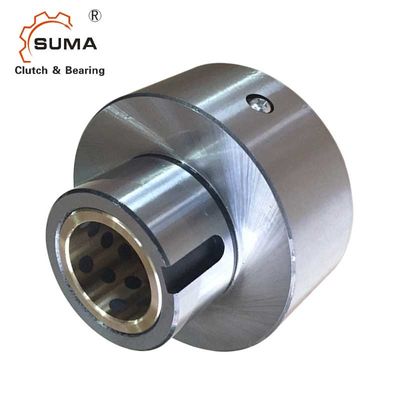

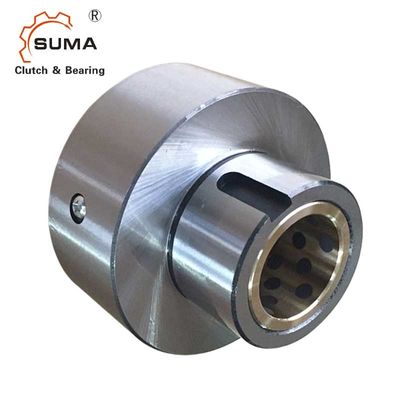

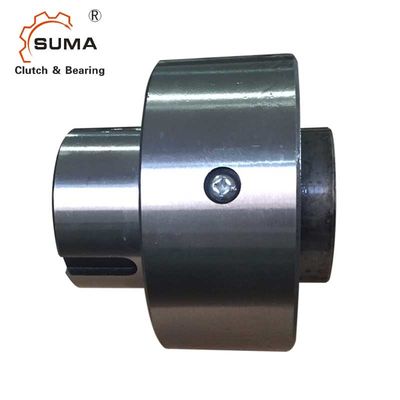

PB10 वन वे स्प्रैग क्लच
स्थापना और उपयोग
1. आंतरिक दौड़ और बाहरी दौड़ की सांद्रता बाहरी दौड़ और शाफ्ट के बीच स्थित सादे असर द्वारा बनाए रखी जाती है।रेडियल लोड जो बाहरी रेस पर काम करता है वह भी इस प्लेन बेयरिंग द्वारा समर्थित है।इसलिए शाफ्ट को क्लच बाहरी रेस एंड के माध्यम से बढ़ाया जाना चाहिए।
2. पीबी सीरीज कैम क्लच को कपलिंग के रूप में इस्तेमाल न करें।दो शाफ्ट को जोड़ने पर एक लचीली युग्मन के साथ प्रयोग करें।
3. ऊपर के चित्रण में तीर द्वारा चिह्नित अंत से देखे गए दाएं (आरएच) या बाएं हाथ (एलएच) आंतरिक दौड़ ड्राइव निर्दिष्ट करें।रन-इन करने से पहले जांच लें कि क्लच का रोटेशन सही है या नहीं।
4. अनुक्रमण उपयोग के लिए, तेल स्नेहन की सिफारिश की जाती है।
5. उपयोग की जाने वाली कुंजी JIS B1301-1959 . के अनुसार होनी चाहिए
6. थ्रस्ट लोड अन्य उपकरणों द्वारा समर्थित होना चाहिए, न कि कैम क्लच द्वारा।
7. संचालित सदस्य का बोर, जैसे क्लच बाहरी दौड़ पर स्प्रोकेट, JIS मानक के H6 या H7 सहिष्णुता को पूरा करना चाहिए।
आयाम और क्षमता
आदर्श | मैक्स। घोषणाओं (आर/मिनट) |
जनम का आकार | ए |
बी |
सी h7 |
डी |
इ |
एफ |
बाहरी दौड़ कीवे |
वज़न (किलोग्राम) |
||||
आंतरिक प्रतिस्पर्धा | बाहरी दौड़ | दीया। (जे 7) |
कीवे | जी | क | ली | ||||||||
पंजाब 3 | 1,800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4* 2.5 | 16 | 0.23 |
पंजाब 5 | 1,800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5*3.0 | 20 | 0.58 |
पंजाब 6 | 1,500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5*3.0 | 27 | 1.1 |
पंजाब 8 | 1,200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4.0 | 27 | 1.6 |
पंजाब 10 | 1,000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2.5 |
पंजाब 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 *4.5 | 29 | 3.6 |
पंजाब 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 *4.5 | 30 | 6.0 |
बढ़ते और युग्मन
चित्रों
