| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | KI164 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD10-USD20 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | एक तरह से क्लच असर KI164 | टोक़ क्षमता: | 0.8-2.9 एनएम |
|---|---|---|---|
| घूमने की रफ़्तार: | 6000-10000RPM | इकाई वजन: | 0.008-0.019 किग्रा |
| गारंटी: | 1 वर्ष | आकार: | 4*16*10mm |
| सामग्री: | GCr15 असर स्टील | ओईएम: | स्वीकार करना |
| हाई लाइट: | स्प्रैग कस्टम असर फैब्रिकेशन,फ्रीव्हील कस्टम असर फैब्रिकेशन,1 वे कस्टम साइज बियरिंग्स |
||

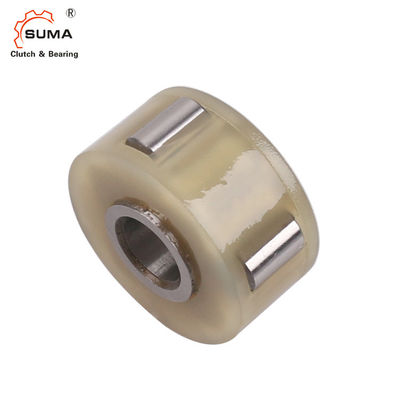

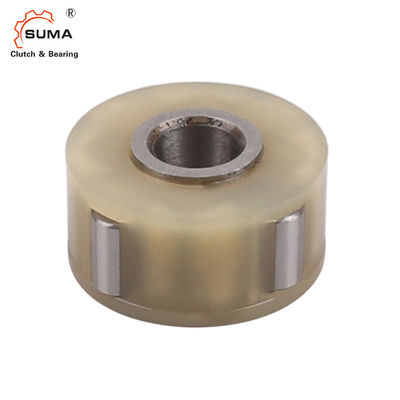

KI164 1Way स्प्रैग फ़्रीव्हील कस्टम असर निर्माण
विशेषताएँ
टाइप KI एक रोलर टाइप फ्रीव्हील है।यह एक असेंबली है जिसमें एक आंतरिक दौड़ और एक पॉलियामाइड पिंजरे में लगे रोलर्स शामिल हैं।इस प्रकार की इकाई को नष्ट नहीं किया जा सकता है।यह कार्यालय उपकरण, या पैकेजिंग मशीनों में छोटे तंत्र के लिए डिज़ाइन किया गया है, जिसे गियर या फ़ीड के अंदर रखा जा सकता है
रोलर्स
गियर या फीड रोलर इनर डायमीटर का उपयोग बाहरी रेस के रूप में किया जाता है।अतिरिक्त असर समर्थन की आवश्यकता है, और फ़्रीव्हील को अक्षीय लोडिंग के अधीन नहीं किया जाना चाहिए;बढ़ते उदाहरण निम्नलिखित पृष्ठ पर दिखाए गए हैं।बाहरी जाति को कठोर होने की आवश्यकता नहीं है;मि.ताकत: 700 एन / मिमी 2
सतह खुरदरापन 22 सीएलए से अधिक नहीं होगा। शाफ्ट पर माउंटिंग आर 6 सहिष्णुता के लिए एक प्रेस फिट या 0,02 से 0,05 मिमी की निकासी के साथ गोंद फिट हो सकता है।
आकार 8 मिमी और ऊपर एक कीवे के साथ आपूर्ति की जा सकती है। तापमान सीमा: -40 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस (निरंतर संचालन)। कम समय के लिए + 120 डिग्री सेल्सियस का चरम तापमान स्वीकार्य है।
तकनीकी डेटा
| प्रोडक्ट का नाम | एक तरह से क्लच असर KI164 |
| आदर्श | KI164 |
| सामग्री | जीसीआर15 |
| भीतरी व्यास | 4 मिमी |
| बहरी घेरा | 16 मिमी |
| मोटाई | 10 मिमी |
| टोक़ क्षमता | 0.8Nm |
| आंतरिक दौड़ अतिप्रवाह गति | 1000r/मिनट |
| बाहरी दौड़ से आगे निकलने की गति | 8000r/मिनट |
| वज़न | 0.008 किग्रा |
| संरचना | रोलर प्रकार |
| आवेदन पत्र | कपड़ा मशीन, पंखे, वेंटिलेटर, प्रिंटिंग मशीन |
| पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या अनुकूलित |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल |
| डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन; |
आयाम और क्षमता
|
प्रकार |
आकार |
भीतरी व्यास |
टीके.एन.1) (एनएम) |
ओवररनिंग गति |
घेरे के बाहर |
ली1 (मिमी) |
ली (मिमी) |
वज़न |
|
|
कि |
डीएच7 (मिमी) |
एनआइमैक्स2) (मिनट-1) |
एनअमैक्स3) (मिनट-1) |
डीएच7 (मिमी) |
(किलोग्राम) |
||||
| 164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
| 165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
| 194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
| 195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
| 196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
| 268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
| 269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
| 2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 | |
टिप्पणियाँ
1) टी अधिकतम = 2 बार;टी केएन
»चयन पृष्ठ 10 से 13 तक देखें
*) डीआईएन 6885.1 . के की-वे के साथ भी आपूर्ति की जा सकती है
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते और युग्मन
