| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | आईआर16 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | USD150-USD170 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | द्विदिश क्लच असर IR16 | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| टोक़ क्षमता: | 15Nm | घूमने की रफ़्तार: | 100 आरपीएम |
| इकाई वजन: | 0.22 किग्रा | गारंटी: | 1 वर्ष |
| आकार: | 15*48*20.4mm | ओईएम: | स्वीकार करना |
| प्रमुखता देना: | IR16 कस्टम मेड बियरिंग्स,बिदिरेक्शन कस्टम मेड बियरिंग्स,अपरिवर्तनीय कस्टम आकार बियरिंग्स |
||

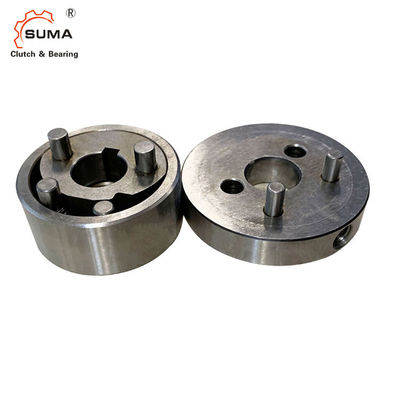

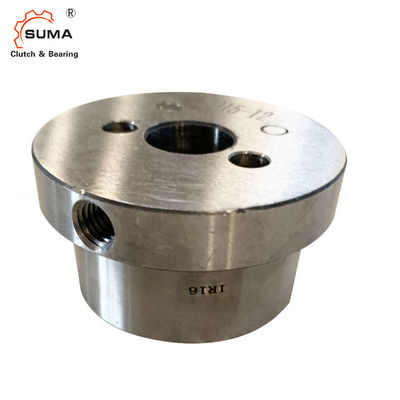

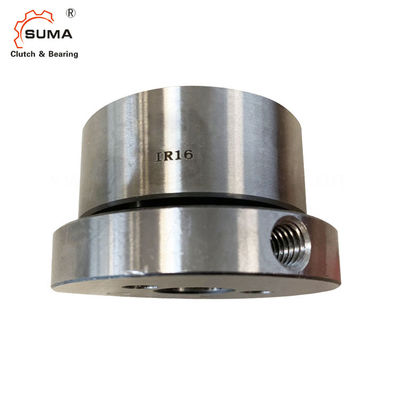

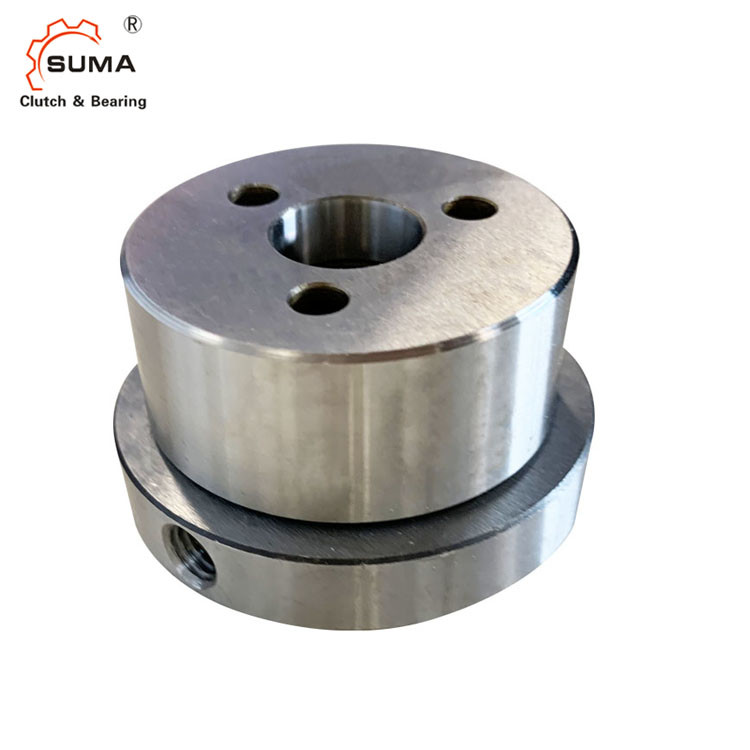

IR16 अपरिवर्तनीय ताले द्विदिश कस्टम मेड बियरिंग्स
विशेषताएँ
अपरिवर्तनीय ताले आईआर असर समर्थन के साथ द्विदिश अभिनय रोलर फ़्रीव्हील हैं।वे स्थापना के लिए तैयार हैं।
अपरिवर्तनीय ताले IR का उपयोग इस प्रकार किया जाता है:
द्विदिश अभिनय बैकस्टॉप
100 एनएम तक का नॉमिनल टॉर्क।
35 मिमी तक के बोर।
जबकि एक सामान्य फ़्रीव्हील रोटेशन के केवल एक इरेक्शन में ड्राइविंग या चालित पक्ष से टॉर्क को प्रसारित करता है, अपरिवर्तनीय लॉक IR के साथ ड्राइविंग भाग के लिए ड्राइव करना संभव है
रोटेशन की दोनों दिशाओं में शाफ्ट।हो-वेवर, संचालित भाग से आने वाले किसी भी रिवर्स टॉर्क-क्यू के खिलाफ लॉकिंग एक्शन होता है, भले ही वह घुमाव की दिशा में कोई भी हो।
आयाम और क्षमता
|
फ़्रीव्हील आकार |
प्रकार |
नाममात्र टॉर्कः |
ऊबा हुआ मिमी |
ए* मिमी |
बी* मिमी |
सी मिमी |
डी मिमी |
इ मिमी |
जी** | ली मिमी |
एम1 मिमी |
एम2 मिमी |
एन मिमी |
हे मिमी |
पी मिमी |
क्यू मिमी |
आर मिमी |
टी** मिमी |
वी मिमी |
जेड** |
वज़न किलोग्राम |
| आईआर 12 | आर | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | एम 4 | 17,7 | 24 | 12.0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| आईआर 16 | आर | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | एम5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| आईआर 25 | आर | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | एम6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| आईआर 35 | आर | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | एम8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।
* दीन 6885 के अनुसार की-वे, पृष्ठ 1 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।
** जेड = पिच सर्कल टी पर टैप किए गए छेद जी की संख्या।
बढ़ते और युग्मन
वाल्व, जो दिखाए गए उदाहरण में एक नियंत्रण या शट-ऑफ वाल्व है, को हैंडव्हील के माध्यम से खोलने या बंद करने की दिशा में समायोजित किया जाता है।
अपरिवर्तनीय ताला पाइप में बहने वाले माध्यम द्वारा लगाए गए दबाव के कारण वाल्व की स्थिति में किसी भी अनियंत्रित बदलाव को रोकता है।
अपरिवर्तनीय ताले का उपयोग मैन्युअल रूप से संचालित वाल्वों तक ही सीमित नहीं है और उनका उपयोग मोटर चालित समायोजकों के साथ भी किया जा सकता है।इस मामले में विशेष लाभ यह है कि टोक़ मोटर को केवल समायोजन टोक़ की आपूर्ति के लिए डिज़ाइन किया जाना चाहिए, जो आम तौर पर कम होता है, क्योंकि सभी खड़े और अचानक रिवर्स टोक़ अपरिवर्तनीय लॉक द्वारा अवशोषित होते हैं।
