उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | SUMA |
प्रमाणन: | ISO SGS |
मॉडल संख्या: | बीआरईयू 30 (के) -सी |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD270-USD285 PER PIECE |
पैकेजिंग विवरण: | लकड़ी का बक्सा |
प्रसव के समय: | 7-10 दिन |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
प्रोडक्ट का नाम: | कैम क्लच असर बीआरईयू 30 (के) -सी | सामग्री: | GCr15 असर स्टील |
---|---|---|---|
इकाई वजन: | 5.9 किलो | आकार: | 30*100*109.9mm |
गारंटी: | 1 वर्ष | ओईएम: | स्वीकार करना |
पैकेट: | गत्ते का डिब्बा बॉक्स या लकड़ी के मामले | प्रसव के समय: | 3-7 दिन |
हाई लाइट: | फ्रीव्हील कैम क्लच असर,BREU30(K)-C कैम क्लच असर,ग्रीस फ्रीव्हील क्लच |

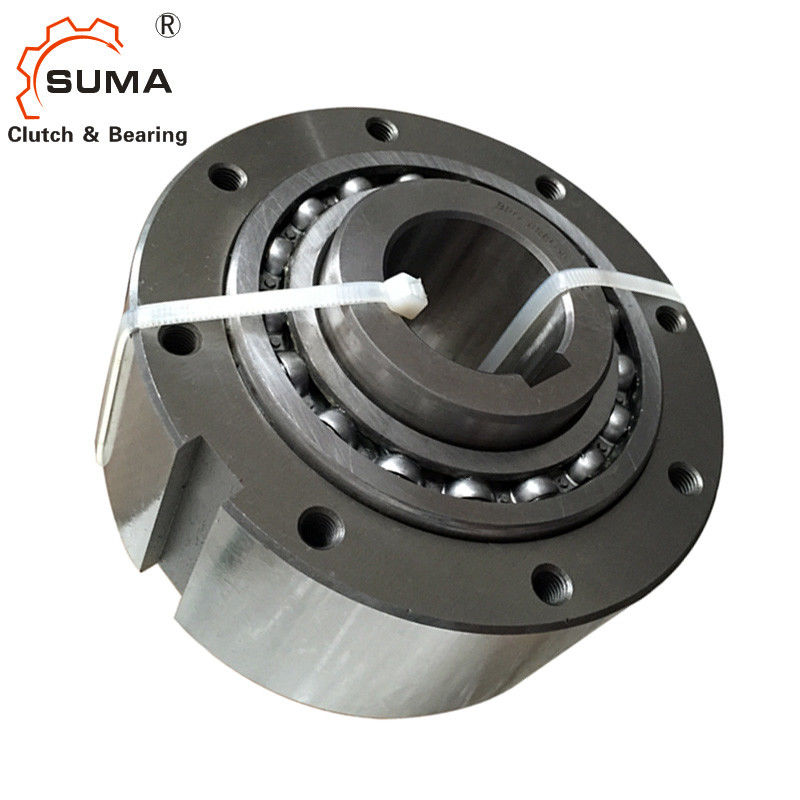

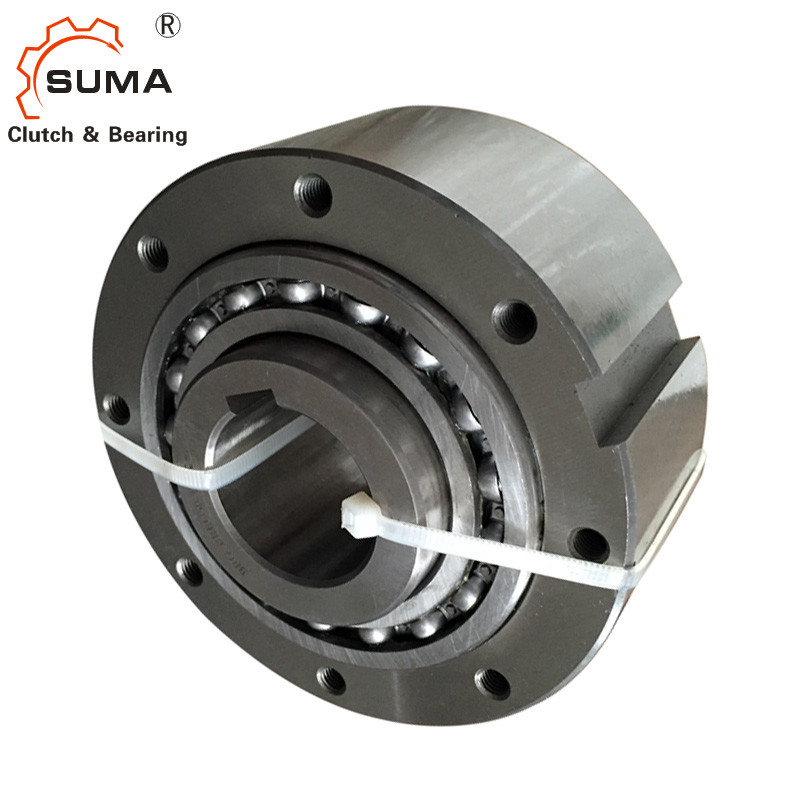

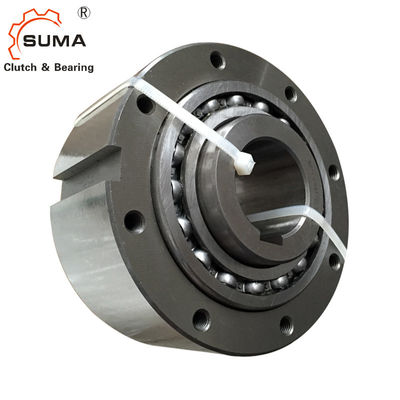

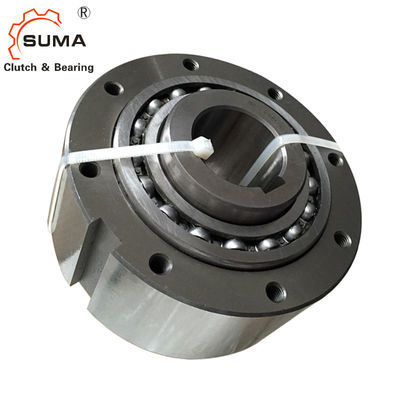

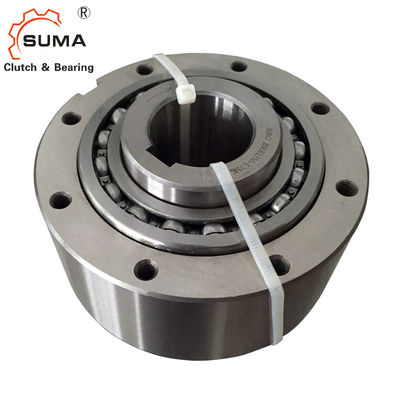

बीआरईयू 30 (के) -सी फ्रीव्हील कैम क्लच ग्रीस के साथ असर
स्नेहन
बीआरईयू श्रृंखला कैम क्लच को अधिकतम प्रदान करने के लिए दोनों असर के लिए आवधिक रखरखाव और स्नेहन की आवश्यकता होती है
उनके सेवा जीवन के दौरान प्रदर्शन।निर्धारित रखरखाव और स्नेहन का अभाव कम कर देगा
कैम क्लच की सेवा जीवन और अनावश्यक यांत्रिक क्षति हो सकती है।
आयाम और क्षमता
आदर्श | जनम का आकार | कीवे | ए | बी | सी | डी | इ | एफ | जी | एच | मैं | जे | एस | वज़न |
एच7 | आंतरिक प्रतिस्पर्धा | h7 | किलोग्राम | |||||||||||
बीआरईयू 30 (के) -सी | 30 | 8×3.3 | 109.9 | 137 | 100 | 73 | 28 | 19.3 | 5.9 | 62.5 | 76 | 8.7 | 9.7 | 5.9 |
बीआरईयू 35 (के) -सी | 35 | 10×3.3 | 127.7 | 152 | 110 | 83 | 40 | 28.3 | 8.7 | 63.5 | 79 | 11.7 | 11.5 | 8.5 |
बीआरईयू 40 (के) -सी | 40 | 12×3.3 | 132.7 | 164 | 125 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 10.5 |
बीआरईयू 45 (के) -सी | 45 | 14×3.8 | 132.7 | 176 | 130 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 11.2 |
बीआरईयू 50 (के) -सी | 50 | 14×3.8 | 142.2 | 200 | 150 | 83 | 40 | 28.3 | 8.2 | 78 | 94 | 11.7 | 11.5 | 15.6 |
बीआरईयू55 (के) -सी | 55 | 16×4.3 | 159.8 | 219 | 160 | 107 | 45 | 30.4 | 10.8 | 84 | 104 | 14.6 | 15.2 | 21.8 |
बीआरईयू 60 (के) -सी | 60 | 18×4.4 | 176.8 | 235 | 170 | 107 | 45 | 30.4 | 11.8 | 101 | 120 | 14.6 | 15.2 | 26.4 |
बीआरईयू 70 (के) -सी | 70 | 20×4.9 | 189.3 | 251 | 190 | 107 | 45 | 30.4 | 10.3 | 113.5 | 134 | 14.6 | 15.2 | 33 |
बीआरईयू 80 (के) -सी | 80 | 22×5.4 | 196.8 | 267 | 210 | 107 | 45 | 30.4 | 7.8 | 121 | 144 | 14.6 | 15.2 | 41 |
बिना कवर के।
2. पहले क्लच को हाई-स्पीड शाफ्ट पर ढीले ढंग से माउंट करें।
3. दोनों sprockets के दांतों पर एक सीधे किनारे से जाँच करके दोनों sprockets को ठीक से संरेखित करें।
4. जांचें कि क्या दो स्प्रोकेट के बीच की निकासी (एस) सही है, फिर चेन को चारों ओर लपेटें
स्प्रोकेट्स
5. कैम क्लच साइड के दृश्य से दाहिने हाथ (आरएच) या बाएं हाथ (एलएच) को आंतरिक दौड़ ओवररनिंग दिशा के रूप में निर्दिष्ट करें
(*) आदेश देते समय।उपरोक्त ड्राइंग देखें।
6. युग्मन श्रृंखला के लिए त्सुबाकी रोलर श्रृंखला के समान स्नेहन आवश्यक है।
7. सुनिश्चित करें कि कनेक्टिंग लिंक के साथ चेन ठीक से बंद है और स्प्रिंग क्लिप का बंद स्थापित है
बाहरी दौड़ के रोटेशन के समान दिशा में।
ब्रैंड | परिवेश का तापमान | |
-5 डिग्री सेल्सियस ~ +40 डिग्री सेल्सियस | -40 डिग्री सेल्सियस ~ +40 डिग्री सेल्सियस | |
एसो | - | बीकन 325 |
मोबिल | - | मोबिल अस्थायी SHC100 |
सीप | अल्वानिया ग्रीस S2 | अल्वानिया ग्रीस RA |
बीपी | ऊर्जा LS2 | बढ़ाएँ LT2 |
कुल | बहु 2 | एरोग्रीज 22 |
टिप्पणी:ऐसे ग्रीस का उपयोग न करें जिसमें ईपी एडिटिव्स हों।
E1 ~ E7 विकल्पों को स्थापना के लिए बोल्ट और ग्रीस निप्पल के साथ आपूर्ति की जाती है।
रखरखाव
BREU सीरीज कैम क्लच को कारखाने में पहले से ग्रीस किया जाता है और इंस्टालेशन के बाद दोनों बियरिंग्स के लिए हर तीन महीने में फिर से ग्रीस किया जाना चाहिए।नीचे दी गई प्रक्रिया का पालन करें।
1. निकला हुआ किनारा, टॉर्क आर्म या कवर पर सेट स्क्रू को हटा दें।
2. ग्रीस निप्पल से असर में बराबर मात्रा में ग्रीस डालें।सही मात्रा के लिए ग्रीस वॉल्यूम टेबल देखें।
3. सेट स्क्रू को हटाकर 20 से 30 मिनट के लिए बंद कैम क्लच को चलाएं।क्लच क्षेत्र में अतिरिक्त ग्रीस टैप किए गए छिद्रों से बाहर निकल जाएगा।अधिक चिकनाई से बचने के लिए सावधान रहें।में बहुत अधिक ग्रीस
क्लच इसे गर्म करने का कारण बनेगा, क्लच क्रिया में हस्तक्षेप करेगा, और यांत्रिक क्षति का कारण बन सकता है।
4. अतिरिक्त ग्रीस को हटा दें और सेट स्क्रू को फिर से स्थापित करें।
