| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | एमएक्स22 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | USD100-USD180 PER PIECE |
| पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| प्रोडक्ट का नाम: | कैम क्लच असर MX22 | असर समर्थित: | हां |
|---|---|---|---|
| सामग्री: | असर स्टील GCr15 | आकार: | 22*95*80mm |
| टोक़ क्षमता: | 78.4 एनएम | गारंटी: | 1 वर्ष |
| पैकेट: | कार्टन बॉक्स / लकड़ी का बक्सा | घूमने की रफ़्तार: | 1200rpm |
| प्रमुखता देना: | एमएक्स 22 कैम क्लच असर,1200 आरपीएम कैम क्लच असर,एमएक्स 22 एल क्लच कैम |
||

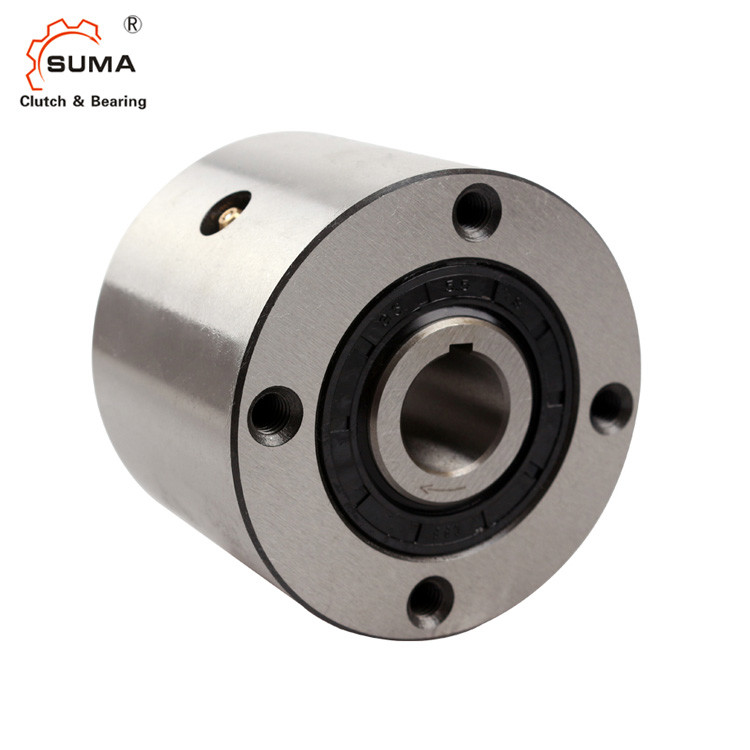

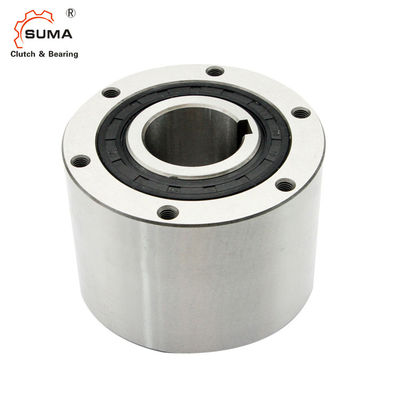

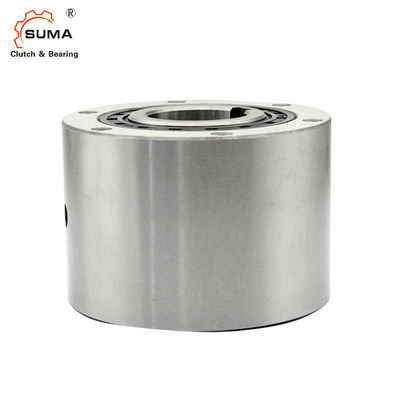

एमएक्स 22 प्रेस फिट 80 एमएम फ्रीव्हील 1200 आरपीएम कैम क्लच असर
क्लच को शाफ्ट पर माउंट करते समय, क्लच इनर रेस एंड पर दबाव डालें, लेकिन बाहरी रेस पर कभी नहीं।
कैम क्लच का उचित चयन सटीक अनुक्रमण प्रदर्शन प्रदान करता है।अधिक सटीक प्रदर्शन के लिए ब्रेकिंग डिवाइस और बैकस्टॉपिंग डिवाइस की भी आवश्यकता हो सकती है।
हब बोर की सहनशीलता H6 या H7 होनी चाहिए।
आयाम और क्षमता
| आदर्श | टॉर्कः क्षमता |
मैक्स। इंडेक्सिंग |
जनम का आकार | ए | बी (एच 7) |
सी | पीसीडी डी |
इ | एफ | एस |
स्नेहन पिच |
जड़ता भीतरी जाति |
खींचें टॉर्कः |
तेल | वज़न | |
| दीया। | कीवे | |||||||||||||||
| (एनएम) | (चक्र/मिनट) | (किलो · एम 2) | (एनएम) | (एमएल) | (किलोग्राम) | |||||||||||
| एमएक्स22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
| एमएक्स35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
| एमएक्स50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
| एमएक्स70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
बढ़ते और युग्मन
स्थापना और उपयोग
1. स्थापना के लिए, क्लच को पुली, गियर या टॉर्क आर्म के हब बोर में डालें और बोल्ट (हाई टेंशन) को क्लच के अंत में टैप किए गए छेद में पेंच करें।दाईं ओर चित्रण देखें।
2. इंडेक्सिंग अनुप्रयोगों के लिए एमएक्स सीरीज क्लच के लिए एक प्रेस फिट की आवश्यकता होती है, लेकिन प्रेस फिटिंग के समय 0.025 मिमी से अधिक नहीं होनी चाहिए।
3. की-वे को कसकर फिट करने के लिए कुंजी के किनारे को समायोजित करें, लेकिन कुंजी के शीर्ष और की-वे के बीच एक निकासी की अनुमति दें।
