उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SUMA
प्रमाणन: ISO SGS
मॉडल संख्या: MI20S
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD80-USD130 PER PIECE
पैकेजिंग विवरण: कार्टन का डिब्बा
प्रसव के समय: 7-10 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
प्रोडक्ट का नाम: |
कैम क्लच असर MI20S |
टोक़ क्षमता: |
43.1 एनएम |
घूमने की रफ़्तार: |
300RPM |
इकाई वजन: |
1.9 किग्रा |
गारंटी: |
1 वर्ष |
आकार: |
20*80*67mm |
सामग्री: |
GCr15 असर स्टील |
ओईएम: |
स्वीकार करना |
प्रोडक्ट का नाम: |
कैम क्लच असर MI20S |
टोक़ क्षमता: |
43.1 एनएम |
घूमने की रफ़्तार: |
300RPM |
इकाई वजन: |
1.9 किग्रा |
गारंटी: |
1 वर्ष |
आकार: |
20*80*67mm |
सामग्री: |
GCr15 असर स्टील |
ओईएम: |
स्वीकार करना |

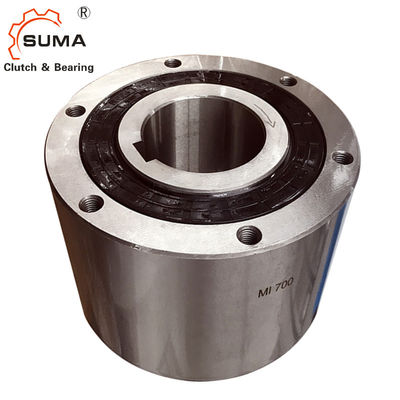

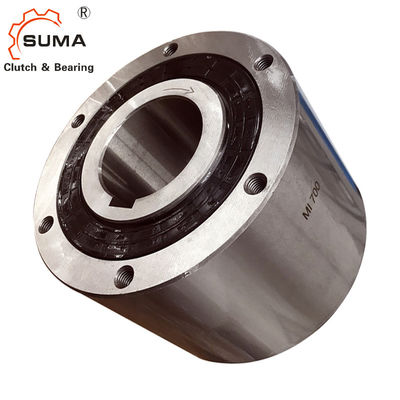

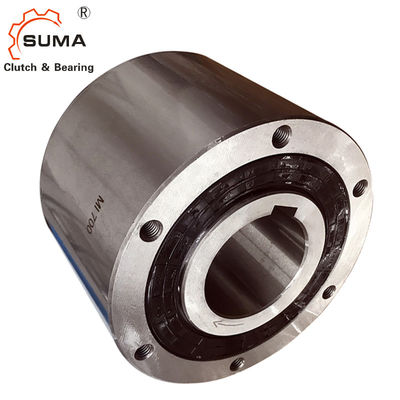

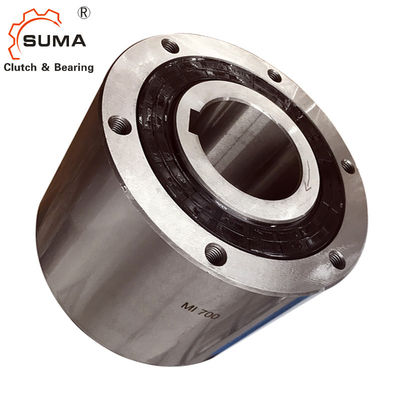

MI 20S 300RPM वन वे बैकस्टॉप कैम फ्रीव्हील क्लच
विशेषताएँ
1. बेहतर प्राप्त करने के लिए विशेष रूप से इलाज किए गए कैम का उपयोग किया जाता है
प्रतिरोध पहन।
2. बैग बनाने वाली मशीनों के लिए फीडिंग ड्राइव या
कोइलिंग मशीनें
तकनीकी डेटा
| वस्तु | MI20S |
| शुद्धता | पी 6 |
| प्रकार | सांचा |
| बोर आकार (मिमी) | 20 |
| बाहरी दौड़ (मिमी) | 80 |
| टोक़ (केएन) | 43.1 |
| मैक्स।इनर रेस ओवररनिंग (चक्र/मिनट) | 300 |
| ड्रैग टॉर्क (एनएम) | 0.29 |
| वजन (किग्रा) | 1.9 |
| पैकेट | कार्टन बॉक्स / लकड़ी का बक्सा |
| डिलीवरी का समय | आदेश की पुष्टि के 7-10 दिन बाद |
| भुगतान की शर्तें | एल/सी, टी/टी, डी/पी, डी/ए, वेस्टर्न यूनियन |
आयाम और क्षमता
| आदर्श | टॉर्कः क्षमता (एनएम) |
मैक्स। इंडेक्सिंग (चक्र/मिनट) |
खींचें टॉर्कः (एनएम) |
जनम का आकार | ए | सी | बी | एफ |
इ (एम 6) |
तेल (एमℓ) |
वज़न (किलोग्राम) |
|
| दीया। (एच 7) |
कीवे | |||||||||||
| MI20S | 43.1 | 300 | 0.29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
| एमआई30एस | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
बढ़ते और युग्मन
1. जब बाहरी दौड़ में स्प्रोकेट या गियर बढ़ते हैं, तो स्प्रोकेट या गियर पर एक केंद्रित निकला हुआ किनारा बनाने के लिए बाहरी दौड़ के आंतरिक आयाम (आयाम ई) का उपयोग करें।फिर बाहरी दौड़ में टैप किए गए छेद में 10.9 या उससे अधिक की तन्यता ताकत वाले बोल्ट के साथ मजबूती से संलग्न करें।घुड़सवार गियर और केंद्रित निकला हुआ किनारा के बीच अनुशंसित सहिष्णुता f7 है।
2. अनुशंसित शाफ्ट सहिष्णुता h6 या h7 है।
3. हमेशा समानांतर कुंजी का उपयोग करें, और पतला कुंजी का उपयोग न करें।एक समानांतर कुंजी मीटिंग ISO R773 (DIN 6885.1)
इसकी सिफारिश की जाती है।सुनिश्चित करें कि कुंजी और कीवे के बीच कोई पार्श्व खेल नहीं है।आंतरिक दौड़ के चेहरे पर एक अंत प्लेट स्थापित करें
4. शाफ्ट डालते समय, केवल आंतरिक दौड़ के चेहरे पर ही दबाव डालें।
5. “स्नेहन और रखरखाव” देखेंपेज 79 पर।
