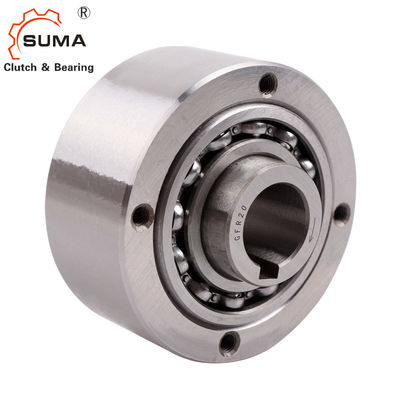

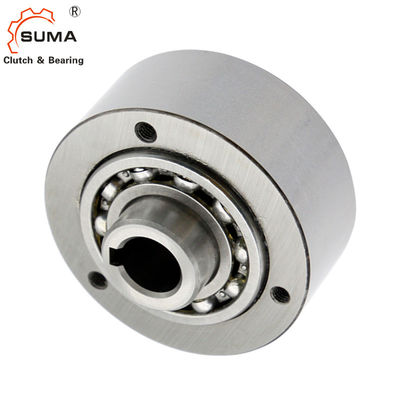

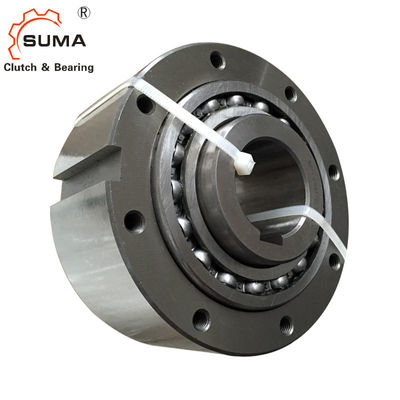

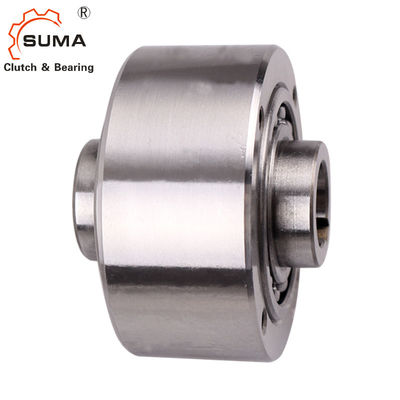

GL12 GLP12 स्प्रैग H6 टॉलरेंस 55Nm बैकस्टॉप कैम क्लच
विशेषताएँ
GL प्रकार के फ़्रीव्हील में 160.. सीरीज़ बॉल बेयरिंग होते हैं जिनका उपयोग बाहरी दौड़ के साथ आंतरिक दौड़ को केंद्रित करने के लिए किया जाता है।टोक़ बलों को शाफ्ट से आंतरिक दौड़ में कुंजी के माध्यम से और बाहरी दौड़ से बाहरी क्षेत्र में शिकंजा के माध्यम से प्रेषित किया जाता है।शाफ्ट सहिष्णुता h6 या j6 और बाहरी दौड़ कुंजी सहिष्णुता h7 होनी चाहिए।पृष्ठ 12 पर दिए गए निर्देशों का पालन करते हुए, ऑपरेशन से पहले फ्रीव्हील पर ग्रीस या तेल स्नेहन लागू किया जाना चाहिए। प्रत्येक फ़्रीव्हील को दो पेपर गैस्केट के साथ आपूर्ति की जाती है जिसे बाहरी दौड़ और फ्लैंगेस के बीच डाला जाना चाहिए।यदि उनका उपयोग नहीं किया जाता है, तो फ्रीव्हील बुरी तरह क्षतिग्रस्त हो सकता है।
तकनीकी डेटा
प्रोडक्ट का नाम | जीएल जीएलपी वन वे स्प्रैग असर |
आदर्श | जीएल जीएलपी |
सामग्री | जीसीआर15 |
पैकेट | कार्टन बॉक्स / लकड़ी के बक्से, चरखी, आदि |
भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन |
आयाम और क्षमता
मॉडल | डीएच7 | ध6 | ली | एल1 | एल2 | डी1 | डी2 | डी3 | जेड | जी* | एनमैक्स मिनट-1 |
तमिलनाडु | प्रतिरोध टॉर्कः |
वज़न | |
मिमी | भीतरी जाति |
आउटर जाति |
एनएम | एनएम | किलोग्राम | ||||||||||
जीएल 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | 5.5 | 4000 | 5600 | 55 | 0.11 | 0.5 |
जीएल 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | एम5 | 3700 | 5300 | 125 | 0.15 | 0.8 |
जीएल 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | एम5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
जीएल 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | एम6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
जीएल 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | एम6 | 1800 | 3300 | 500 | 0.40 | 2.2 |
जीएल 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | एम6 | 1500 | 3000 | 735 | 0.60 | 3.0 |
जीएल 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | एम8 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
जीएल 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | एम8 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
जीएल 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | एम8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
जीएल 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | एम10 | 750 | 2000 | 2625 | 1.50 | 8.6 |
जीएल 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | एम10 | 650 | 1900 | 3500 | 1.60 | 10.5 |
जीएल 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | एम10 | 550 | 1700 | 5750 | 3.60 | 13.5 |
जीएल 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | एम10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
जीएल 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | एम12 | 450 | 1500 | 14500 | 6.80 | 28.5 |
जीएल 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | एम16 | 350 | 1250 | 20000 | 8.80 | 42.5 |
जीएल 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | एम16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
जीएल 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | एम16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
जीएल 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | एम20 | 200 | 800 | 70000 | 13.50 | 138.0 |
मॉडल | डीएच7 | ध6 | ली | एल1 | एल2 | डी1 | डी2 | डी3 | जेड | जी* | बीएच8 | टी | एनमैक्स मिनट-1 |
तमिलनाडु | प्रतिरोध टॉर्कः |
वज़न | |
मिमी | मिमी | भीतरी जाति |
आउटर जाति |
एनएम | एनएम | किलोग्राम | |||||||||||
जीएलपी 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | 5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0.5 |
जीएलपी 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | एम5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0.8 |
जीएलपी 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | एम5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
जीएलपी 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | एम6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
जीएलपी 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | एम6 | 8 | 4 | 1800 | 3300 | 500 | 0.40 | 2.2 |
जीएलपी 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | एम6 | 10 | 5 | 1500 | 3000 | 735 | 0.60 | 3.0 |
जीएलपी 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | एम8 | 12 | 5 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
जीएलपी 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | एम8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
जीएलपी 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | एम8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
जीएलपी 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | एम10 | 16 | 6 | 750 | 2000 | 2625 | 1.50 | 8.6 |
जीएलपी 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | एम10 | 18 | 7 | 650 | 1900 | 3500 | 1.60 | 10.5 |
जीएलपी 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | एम10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13.5 |
जीएलपी 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | एम10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
जीएलपी 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | एम12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28.5 |
जीएलपी 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | एम16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42.5 |
जीएलपी 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | एम16 | 32 | 1 1 | 300 | 1100 | 25000 | 12.00 | 56.0 |
जीएलपी 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | एम16 | 32 | 1 1 | 250 | 1000 | 31250 | 12.50 | 65.0 |
जीएलपी 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | एम20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
टी मैक्स = 2 एक्स टी एन
कीवे dIn 6885 पृष्ठ 1
*GLP12 में छेद के माध्यम से 3 x 5,5 है
1) आंतरिक दौड़ बाहरी दौड़ से तेज होती है
2) बाहरी दौड़ आंतरिक दौड़ से तेज होती है
