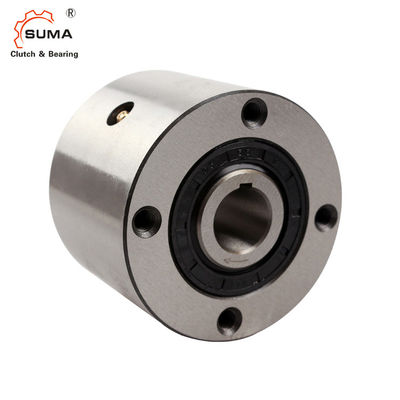

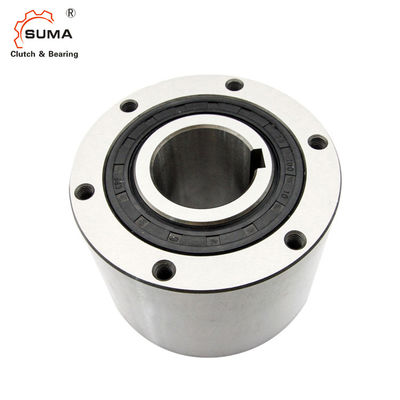

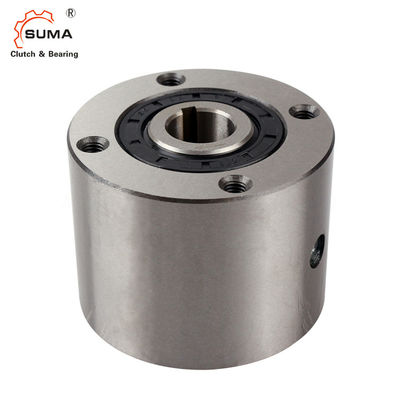

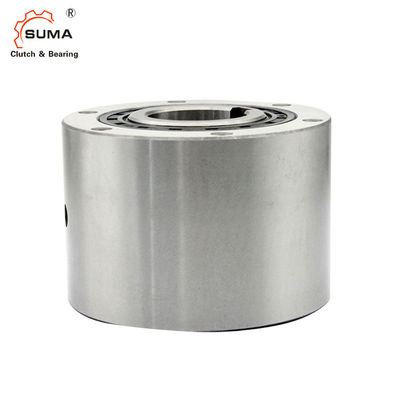

एमएक्स 50 फ्रीव्हील रोलर 1 दिशात्मक कैम क्लच असर
स्थापना और उपयोग
1. स्थापना के लिए, क्लच को पुली, गियर या टॉर्क आर्म के हब बोर में डालें और बोल्ट (हाई टेंशन) को क्लच के अंत में टैप किए गए छेद में पेंच करें।दाईं ओर चित्रण देखें।
2. इंडेक्सिंग अनुप्रयोगों के लिए एमएक्स सीरीज क्लच के लिए एक प्रेस फिट की आवश्यकता होती है, लेकिन प्रेस फिटिंग के समय 0.025 मिमी से अधिक नहीं होनी चाहिए।
3. की-वे को कसकर फिट करने के लिए कुंजी के किनारे को समायोजित करें, लेकिन कुंजी के शीर्ष और की-वे के बीच एक निकासी की अनुमति दें।
4. शाफ्ट पर क्लच को माउंट करते समय, क्लच इनर रेस एंड पर दबाव डालें, लेकिन बाहरी रेस पर कभी नहीं।
5. कैम क्लच का उचित चयन सटीक अनुक्रमण प्रदर्शन प्रदान करता है।अधिक सटीक प्रदर्शन के लिए ब्रेकिंग डिवाइस और बैकस्टॉपिंग डिवाइस की भी आवश्यकता हो सकती है।
6. हब बोर की सहनशीलता H6 या H7 होनी चाहिए।
आयाम और क्षमता
आदर्श | टॉर्कः क्षमता |
मैक्स। इंडेक्सिंग |
जनम का आकार | ए | बी (एच 7) |
सी | पीसीडी डी |
इ | एफ | एस |
स्नेहन पिच |
जड़ता भीतरी जाति |
खींचें टॉर्कः |
तेल | वज़न | |
दीया। | कीवे | |||||||||||||||
(एनएम) | (चक्र/मिनट) | (किलो · एम 2) | (एनएम) | (एमएल) | (किलोग्राम) | |||||||||||
एमएक्स22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
एमएक्स35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
एमएक्स50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
एमएक्स70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
बढ़ते और युग्मन
